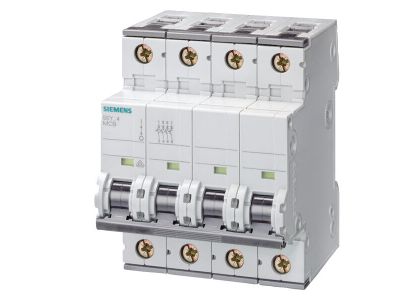

Wyłącznik nadprądowy 400V 15kA, 4-bieg., B, 63A, głęb.=70mm | 5SY7463-6 Siemens

Alternatywny kod produktu: 5SY74636

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 5SY7463-6 to czterobiegunowy aparat modularny o charakterystyce B, prądzie znamionowym 63 A i napięciu 400 V AC. Zdolność zwarciowa 15 kA gwarantuje skuteczną ochronę instalacji przed skutkami zwarć, a kompaktowa głębokość 70 mm ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 63 A: Zabezpiecza obwody o dużym obciążeniu, np. w rozdzielnicach głównych lub instalacjach przemysłowych, przed przeciążeniem i zwarciem.
• Charakterystyka B: Wyzwalanie przy prądzie 3–5 krotności prądu znamionowego, idealne do obwodów z urządzeniami o niskim prądzie rozruchu (gniazda, oświetlenie).
• Zdolność zwarciowa 15 kA: Wysoka odporność na prądy zwarciowe, zapewniająca bezpieczeństwo w sieciach o dużych mocach zwarcia.
• 4 bieguny: Ochrania przewody fazowe L1, L2, L3 oraz neutralny N w sieciach trójfazowych (TN, TT).
• Głębokość 70 mm: Oszczędza miejsce w rozdzielnicy, umożliwiając łatwą instalację nawet w ciasnych szafach.

Zgodność z Normami

Wyłącznik nadprądowy 5SY7463-6 spełnia wymagania norm IEC (w tym serii EN 60898) oraz posiada aprobatę UL 1077, co umożliwia jego stosowanie jako supplementary protector w sieciach prądu przemiennego do 480 V (dla wersji 2- i 3-biegunowych) oraz do 277 V (dla wersji 1-biegunowej) na rynku amerykańskim. Dopuszczony do pracy w sieciach prądu stałego do 60 V.

Zastosowanie

Wyłącznik nadprądowy 5SY7463-6 znajduje zastosowanie w ochronie instalacji elektrycznych budynków i obiektów przemysłowych. Może pełnić funkcję wyłącznika głównego, odłącznika oraz zabezpieczenia obwodów odbiorczych.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w instalacjach z charakterystyką B.
• Stosowanie jako wyłącznik główny w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Odłączanie i rozłączanie odbiorników spod napięcia podczas prac konserwacyjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego 5SY7463-6 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową oraz wymaganiami norm. Moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac upewnij się, że obwód jest odłączony od zasilania.

FAQ

• Czy wyłącznik 5SY7463-6 może być używany w sieci prądu stałego? Tak, producent dopuszcza pracę w obwodach prądu stałego o napięciu do 60 V.
• Czy wyłącznik posiada styki pomocnicze? W standardowej wersji brak, ale istnieje możliwość wyposażenia go w akcesoria dodatkowe (styki pomocnicze, wyzwalacze wzrostowe/zanikowe, napędy zdalne) dostępne jako osobne komponenty.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 15 kA, co zapewnia skuteczną ochronę w sieciach o wysokim potencjale zwarciowym.
