Wyłącznik nadprądowy 400V 15kA, 3-bieg., B, 16A, głęb.=70mm | 5SY7316-6 Siemens

Alternatywny kod produktu: 5SY73166

Opis i Kluczowe Cechy

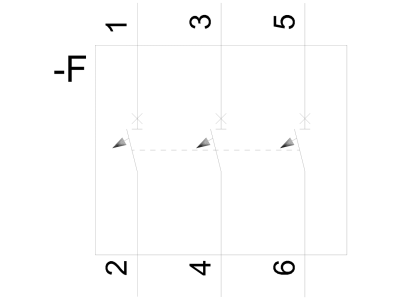

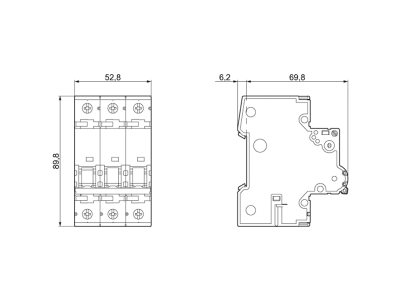

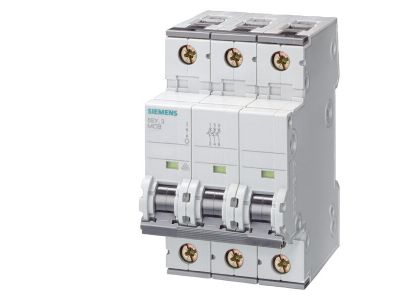

Wyłącznik nadprądowy 5SY7316-6 to trójbiegunowy aparat modułowy o charakterystyce B, prądzie znamionowym 16 A i napięciu 400 V. Dzięki zdolności zwarciowej 15 kA zapewnia skuteczną ochronę instalacji przed skutkami zwarć. Głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach modułowych na szynie TH35.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o średnim obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka B: Szybkie wyzwalanie przy przeciążeniach (3–5×I_n), idealne do ochrony odbiorników rezystancyjnych, oświetlenia i niewielkich silników.
• Zdolność zwarciowa 15 kA: Wysoka odporność na prądy zwarciowe, niezbędna w instalacjach o dużym potencjale zwarciowym.
• 3 bieguny z napięciem 400 V: Jednoczesne odłączanie wszystkich faz w układzie trójfazowym zwiększa bezpieczeństwo podczas prac serwisowych.
• Głębokość 70 mm: Kompaktowa obudowa ułatwia integrację w istniejących rozdzielnicach bez konieczności zwiększania ich wymiarów.

Zgodność z Normami

Wyłącznik nadprądowy 5SY7316-6 jest zgodny z wymaganiami norm IEC oraz posiada aprobaty UL 1077, co umożliwia stosowanie go jako supplementary protector w sieciach prądu przemiennego do 480 V (wersje 2- i 3-biegunowe) oraz 277 V (wersja 1-biegunowa). Urządzenie posiada certyfikat CE potwierdzający zgodność z dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy 5SY7316-6 sprawdza się w ochronie obwodów odbiorczych w instalacjach budynkowych i przemysłowych. Jest przystosowany do sieci prądu przemiennego o napięciu do 250/440 V oraz prądu stałego do 60 V.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych oraz biurowych.
• Zabezpieczenie linii zasilających maszyny i urządzenia przemysłowe o charakterze rezystancyjnym i niewielkim indukcyjnym.
• Stosowanie jako wyłącznik główny do odłączania i rozłączania urządzeń spod napięcia.
• Możliwość rozbudowy o elementy dodatkowe: styki pomocnicze, wyzwalacze wzrostowe i zanikowe, człony różnicowo-prądowe oraz napędy zdalne.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego 5SY7316-6 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 16 A i obowiązującymi normami. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika? Wyłącznik posiada charakterystykę B – wyzwala przy prądzie od 3 do 5 krotności prądu znamionowego, co jest odpowiednie do ochrony obwodów z odbiornikami rezystancyjnymi i małymi silnikami.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 15 kA przy napięciu 400 V AC, co zapewnia skuteczną ochronę w sieciach o wysokim potencjale zwarciowym.
• Czy wyłącznik można stosować w sieci prądu stałego? Tak, dopuszczalne jest stosowanie w sieciach prądu stałego o napięciu do 60 V.
