Wyłącznik nadprądowy 400V 10kA, 3-bieg., D, 20A, głęb.=70mm | 5SY4320-8 Siemens

Alternatywny kod produktu: 5SY43208

Opis i Kluczowe Cechy

Wyłącznik nadprądowy SENTRON 5SY4320-8 firmy Siemens to 3-biegunowy wyłącznik nadmiarowo-prądowy o prądzie znamionowym 20 A, napięciu 400 V i zdolności wyłączania 10 kA, przeznaczony do ochrony przeciwzwarciowej i przeciążeniowej w instalacjach trójfazowych. Charakterystyka D zapewnia selektywne wyzwalanie przy wysokich prądach rozruchowych – idealna do obwodów silnikowych i transformatorów. Głębokość urządzenia wynosi 70 mm, a montaż na szynie TH35 odbywa się szybko dzięki podwójnemu suwakowi, bez konieczności użycia narzędzi.

• Prąd znamionowy 20 A: zabezpiecza obwody o znacznym obciążeniu, np. silniki, piece, rozdzielnice przemysłowe, przed przeciążeniem i zwarciem.
• Charakterystyka D (10–20×In): odporna na krótkotrwałe prądy rozruchowe, gwarantuje niezadziałanie przy udarach prądowych typowych dla odbiorników indukcyjnych.
• Zdolność wyłączania 10 kA (400 V AC): wysoki poziom bezpieczeństwa zwarciowego w sieciach o dużym potencjale zwarciowym.

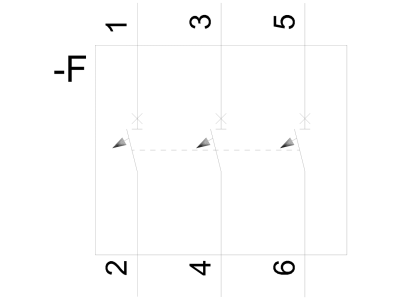

• 3-biegunowa konstrukcja (3P): pełna ochrona wszystkich faz w układach trójfazowych, np. w budynkach przemysłowych i komercyjnych.
• Montaż bez narzędzi (podwójny suwak): szybka instalacja na szynie DIN TH35 oraz łatwa wymiana bez użycia kluczy, co skraca czas prac instalacyjnych.
• Dwukomorowy zacisk: umożliwia łączenie przewodów oraz szyn zbiorczych bez problemów – kompatybilny z różnymi typami okablowania.

Zgodność z Normami

Wyłącznik nadprądowy SENTRON 5SY4320-8 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jego konstrukcja i parametry są zgodne z ogólnymi standardami dla wyłączników nadmiarowo-prądowych stosowanych w instalacjach niskiego napięcia, co potwierdza niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy o charakterystyce D sprawdza się w obwodach, gdzie występują duże prądy rozruchowe. Znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, szczególnie w środowisku przemysłowym oraz w obiektach użyteczności publicznej.

• Ochrona obwodów silników elektrycznych (wentylatory, pompy, sprężarki) przed zwarciami i przeciążeniami.
• Zabezpieczenie transformatorów, dławików i innych urządzeń indukcyjnych w rozdzielnicach sterowniczych.
• Stosowany w tablicach rozdzielczych budynków komercyjnych (biura, hale produkcyjne, magazyny) jako ochrona odbiorników o wysokim prądzie rozruchowym.
• Element zabezpieczający w instalacjach z napędami, windami lub klimatyzacją.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez osobę z uprawnieniami SEP (do 1 kV) zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Moment dokręcania zacisków stosuj zgodnie z danymi producenta podanymi w dokumentacji – dla wyłączników 5SY wynosi on 2–2,5 Nm. Dzięki podwójnemu suwakowi montaż odbywa się bez narzędzi – wystarczy wpiąć urządzenie na szynę, a demontaż następuje po wciśnięciu suwaka. Zaleca się zabezpieczenie przestrzeni rozdzielnicy przed kurzem i wilgocią.

FAQ

• Do czego służy charakterystyka D w tym wyłączniku? Charakterystyka D (wyzwalanie przy 10–20 krotności prądu znamionowego) jest przeznaczona do obwodów z dużymi prądami rozruchowymi, np. silników, transformatorów. Zapobiega niepotrzebnemu wyzwalaniu podczas normalnego rozruchu.
• Czy wyłącznik można montować bez narzędzi? Tak, dzięki podwójnemu suwakowi montaż i demontaż na szynie TH35 odbywa się ręcznie, bez użycia śrubokręta czy klucza.
• Jakie napięcie robocze obsługuje wyłącznik 5SY4320-8? Przeznaczony jest do pracy w sieciach trójfazowych o napięciu 400 V AC. Dopuszczalne napięcie izolacji wynosi 440 V, a częstotliwość sieci 50/60 Hz.
