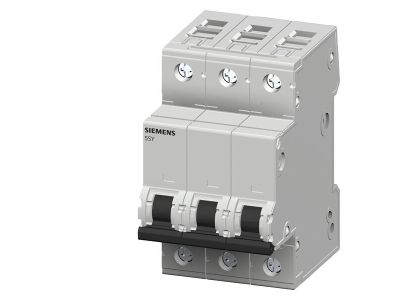

Wyłącznik nadprądowy 400V 10kA, 3-bieg., B, 16A, głęb.=70mm | 5SY4316-6 Siemens

Alternatywny kod produktu: 5SY43166

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 5SY4316-6 z serii SENTRON to trójbiegunowe urządzenie ochronne o charakterystyce B, prądzie znamionowym 16 A i napięciu 400 V. Prąd zwarciowy 10 kA gwarantuje skuteczne wyłączanie w warunkach zwarcia, a głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach. Zastosowanie podwójnego suwaka umożliwia instalację i demontaż bez użycia narzędzi, co przyspiesza prace elektroinstalacyjne.

• Prąd zwarciowy 10 kA: Wysoka zdolność wyłączania zapewnia bezpieczeństwo w obwodach z dużymi prądami zwarciowymi, chroniąc instalację i podłączone urządzenia.
• Charakterystyka B: Szybkie zadziałanie przy przeciążeniu i zwarciu – idealna do ochrony obwodów z wrażliwymi odbiornikami, takimi jak oświetlenie czy gniazda w budynkach mieszkalnych.
• Dwukomorowy zacisk: Umożliwia dowolną kombinację przewodów i szyny zbiorczej, ułatwiając okablowanie oraz podłączenie zasilania od tyłu przez szynę zbiorczą.
• Montaż i demontaż bez narzędzi: Podwójny suwak pozwala na szybki montaż na szynie TH35 i łatwą wymianę urządzenia bez użycia narzędzi, oszczędzając czas instalatora.
• Głębokość 70 mm: Kompaktowa obudowa dopasowana do standardowych rozdzielnic, ułatwia prowadzenie przewodów i zachowanie porządku w szafie.

Zgodność z Normami

Wyłącznik nadprądowy 5SY4316-6 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt spełnia wymagania dotyczące bezpieczeństwa elektrycznego i kompatybilności, co potwierdza jego przydatność w instalacjach budynkowych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy 5SY4316-6 znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przeciwzwarciowej i przeciążeniowej. Dzięki charakterystyce B sprawdza się w instalacjach o charakterze rezystancyjnym i niewielkim prądzie rozruchu.

• Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych oraz użytkowych.
• Zabezpieczenie linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w instalacjach przemysłowych o niewielkich prądach rozruchowych, np. sterowanie silnikami małej mocy.
• Element rozdzielnic w obiektach użyteczności publicznej, gdzie wymagana jest szybka i selektywna ochrona.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie montuje się na szynie TH35 (DIN) za pomocą podwójnego suwaka – nie wymaga użycia narzędzi. Moment dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami. Pamiętaj o odpowiednim zabezpieczeniu przewodów przed zwarciem i przeciążeniem.

FAQ

• Czy wyłącznik nadprądowy 5SY4316-6 posiada podświetlenie LED? Nie, wyłącznik nadprądowy 5SY4316-6 nie jest wyposażony w podświetlenie. Sygnalizacja stanu zadziałania odbywa się mechanicznie poprzez położenie dźwigni.
• Jaki stopień ochrony IP ma ten wyłącznik? Podana w danych wartość dotyczy wyłącznie głębokości obudowy. Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20 (ochrona przed dotykiem). Dla konkretnych warunków środowiskowych należy stosować dodatkowe obudowy.
• Jak działa charakterystyka B w tym wyłączniku? Charakterystyka B oznacza, że wyłącznik wyzwala przy prądzie przeciążeniowym od 3 do 5 krotności prądu znamionowego (16 A). Dzięki temu szybko reaguje na zwarcia w obwodach o małej impedancji, chroniąc wrażliwe odbiorniki i przewody.
