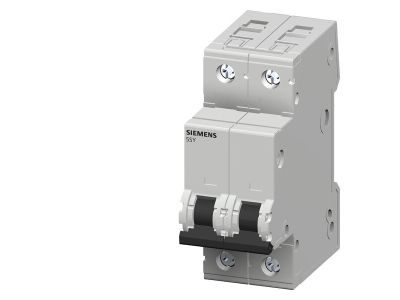

Wyłącznik nadprądowy 400V 10kA, 2-bieg., C, 2A, głęb.=70mm | 5SY4202-7 Siemens

Alternatywny kod produktu: 5SY42027

Opis i Kluczowe Cechy

Symbol 5SY4202-7 to dwubiegunowy wyłącznik nadprądowy o prądzie znamionowym 2 A i napięciu 400 V. Charakterystyka wyzwalania C oraz zdolność zwarciowa 10 kA gwarantują skuteczną ochronę instalacji i urządzeń. Głębokość kompaktowej obudowy wynosi 70 mm, co ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 2 A: zapewnia bezpieczną pracę w obwodach o małym obciążeniu, np. oświetlenie, sterowanie.
• Charakterystyka C (wyzwalanie 5–10×I_n): odpowiednia do odbiorników o podwyższonym prądzie rozruchowym, np. silników małej mocy.
• Zdolność zwarciowa 10 kA: wysoka wytrzymałość na prądy zwarciowe – zwiększa bezpieczeństwo i niezawodność.
• Napięcie 400 V: pozwala na stosowanie w sieciach trójfazowych (2 biegi chronią dwie fazy lub fazę i neutralny).
• Głębokość 70 mm: zwarta konstrukcja ułatwia zabudowę w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy 5SY4202-7 posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt został zaprojektowany zgodnie z wymaganiami norm międzynarodowych.

Zastosowanie

Dzięki niewielkiemu prądowi znamionowemu i charakterystyce C wyłącznik sprawdza się w obwodach wymagających selektywnej ochrony przeciwprzeciążeniowej i zwarciowej. Typowe obszary zastosowań:

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych oraz biurowych.
• Zabezpieczenie odbiorników przemysłowych o małej mocy, takich jak silniki, sterowniki, zasilacze.
• Stosowanie jako wyłącznik główny do odłączania całej instalacji lub poszczególnych obwodów.
• W rozdzielnicach przemysłowych, gdzie wymagana jest wysoka selektywność i szybkie wyłączanie.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów oraz moment dokręcania zacisków dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy i warunki środowiskowe.

FAQ

• Czy wyłącznik ma podświetlenie? Nie – model 5SY4202-7 to standardowy wyłącznik nadprądowy bez podświetlenia. Sygnalizację stanu można uzyskać przez dodatkowe styki pomocnicze (np. 5SY9202).
• Jaki jest stopień ochrony IP? Dla aparatury modułowej montowanej wewnątrz rozdzielnic standardowym stopniem ochrony jest IP20. Szczegółowe dane dla tego modelu znajdują się w karcie katalogowej producenta.
• Jaką charakterystykę wyzwalania ma ten wyłącznik? Posiada charakterystykę C, co oznacza wyzwalanie w zakresie 5–10 krotności prądu znamionowego (2 A → prąd wyzwalania 10–20 A). Jest przeznaczony do odbiorników o umiarkowanym prądzie rozruchowym.
