Wyłącznik nadprądowy 400V 10kA, 2-biegunowy, B, 3A, gł.=70mm | 5SY4203-6 Siemens

Alternatywny kod produktu: 5SY42036

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 400V 10kA (symbol 5SY4203-6) o szerokości 70 mm to kompaktowe urządzenie dwubiegunowe przeznaczone do ochrony instalacji elektrycznych przed zwarciami i przeciążeniami. Charakterystyka B zapewnia szybkie wyłączenie w przypadku zwarć, chroniąc obwód i podłączone odbiorniki. Montaż i demontaż bez użycia narzędzi, z możliwością zastosowania szyny zbiorczej ułatwiają prostą integrację w rozdzielnicy.

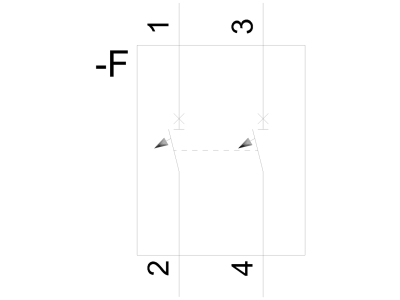

• 2-biegunowa konstrukcja: Zapewnia pełną ochronę obwodu dwufazowego, odłączając oba przewody w momencie awarii.
• Charakterystyka B: Szybkie wyłączenie przy zwarciach (3-5-krotność prądu znamionowego), idealne do zabezpieczania linii z odbiornikami rezystancyjnymi i niskoreaktancyjnymi.
• Prąd znamionowy 3A: Precyzyjna ochrona dla wąskich obwodów o niskim poborze mocy.
• Maksymalna zdolność wyłączania 10kA: Ochrona przed zwarciami o dużym prądzie zwarciowym, typowa dla instalacji przemysłowych i budynków użytkowych.
• Szerokość 70 mm: Kompaktowe wymiary ułatwiają montaż w standardowych rozdzielnicach modułowych.
• Montaż na szynie TH35: Szybkie i bezproblemowe mocowanie bez konieczności stosowania dodatkowych elementów mocujących.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury modułowej niskonapięciowej (PN-EN 60898-1, PN-EN 60947-2) oraz posiada oznaczenie CE. Zapewnia zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik 5SY4203-6 przeznaczony jest do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń w różnych typach instalacji.

• Ochrona obwodów oświetleniowych i gniazd wtnętrznych w budynkach mieszkalnych i użytkowych.
• Zabezpieczanie linii zasilających urządzenia o niskim poborze mocy, np. małe maszyny warsztatowe czy systemy sterowania.
• Instalacje przemysłowe – zabezpieczanie obwodów pomocniczych o prądzie znamionowym do 3A.
• Ochrona obwodów sterowania i sygnalizacji w systemach automatyki.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie mocować na szynie TH35 w rozdzielnicy. Przewody podłączać do zacisków zgodnie z oznaczeniami na wyłączniku (L1, L2, N, PE) z zachowaniem odpowiedniego momentu dokręcania (zalecane 2,5 Nm). Przed pierwszym uruchomieniem przeprowadzić próbę działania mechanizmu testowego. Regularnie sprawdzać stan styków i działanie wyłącznika.

FAQ

• Jaka jest maksymalna zdolność wyłączania tego wyłącznika? Wyłącznik posiada zdolność wyłączania 10kA, co oznacza, że skutecznie przerwie zwarcie o prądzie do 10 000 A.
• Czy można stosować ten wyłącznik w obwodach trójfazowych? Urządzenie jest 2-biegunowe i przeznaczone do zabezpieczania obwodów dwufazowych. Do ochrony obwodów trójfazowych należy stosować odpowiednie wyłączniki 3- lub 4-biegunowe z charakterystyką B.
• Jakie jest zalecane napięcie znamionowe pracy? Napięcie znamionowe pracy wynosi 400V (napięcie międzyfazowe), co czyni go odpowiednim do stosowania w układach trójfazowych z napięciem 230/400V.
