Wyłącznik nadprądowy 400V 15kA, 4-bieg., D, 20A, głęb.=70mm | 5SY7420-8 Siemens

Alternatywny kod produktu: 5SY74208

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens SENTRON 5SY7420-8 to czterobiegunowe urządzenie ochronne o charakterystyce wyzwalania D, zaprojektowane do zabezpieczania obwodów przed skutkami zwarć i przeciążeń. Dzięki prądowi znamionowemu 20 A i napięciu pracy 400 V zapewnia bezpieczną eksploatację instalacji w budynkach mieszkalnych, użytkowych i lekkim przemyśle. Głębokość zabudowy 70 mm ułatwia montaż w standardowych rozdzielnicach.

• Charakterystyka D: selektywne wyzwalanie przy prądach rozruchowych silników i transformatorów – idealna do obwodów o wysokim prądzie załączenia.
• Zdolność łączeniowa 15 kA: skuteczne przerywanie prądów zwarciowych w sieciach niskiego napięcia, zwiększające bezpieczeństwo instalacji i odbiorników.

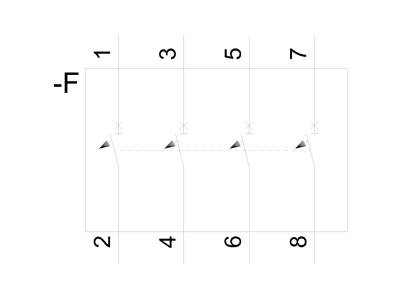

• 4 bieguny (4P): całkowite odłączenie wszystkich przewodów fazowych – niezbędne w obwodach trójfazowych z możliwością pracy asymetrycznej.
• Głębokość 70 mm: kompaktowa obudowa ułatwiająca prowadzenie przewodów i oszczędzająca miejsce w rozdzielnicy.
• System SENTRON: ujednolicone akcesoria i montaż beznarzędziowy (podwójny suwak) dla całej serii 5SY – szybka i łatwa instalacja bez użycia narzędzi.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z europejskimi normami dotyczącymi wyłączników nadprądowych. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż zgodny z zaleceniami producenta gwarantuje prawidłowe działanie ochronne.

Zastosowanie

Wyłącznik nadprądowy 5SY7420-8 sprawdza się w obwodach wymagających charakterystyki D, przede wszystkim w instalacjach przemysłowych i infrastrukturalnych.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp i wentylatorów o wysokim prądzie rozruchu.
• Zabezpieczenie transformatorów i zasilaczy impulsowych w rozdzielnicach głównych i podrozdzielniach.
• Stosowanie w obwodach gniazd przemysłowych oraz linii zasilających maszyny w halach produkcyjnych.
• Ochrona instalacji budynków użyteczności publicznej, gdzie występują duże moce zwarciowe (do 15 kA).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Dokręcaj zaciski zgodnie z dokumentacją techniczną producenta, a przekrój przewodów dobieraj do prądu znamionowego 20 A i warunków zwarciowych. Zachowaj odpowiednią odległość od innych aparatów dla zapewnienia wentylacji.

FAQ

• Do czego służy charakterystyka D w wyłączniku nadprądowym? Charakterystyka D przewiduje opóźnione wyzwalanie termiczne i wyższy prąd magnetyczny, co pozwala na pracę z obciążeniami o dużym prądzie rozruchowym (np. silniki, transformatory) bez zbędnych zadziałań.
• Jaka jest głębokość tego modelu i czy pasuje do standardowej rozdzielnicy? Głębokość wynosi 70 mm, co jest standardowym wymiarem dla aparatury modułowej – montaż w rozdzielnicy natynkowej lub podtynkowej nie stanowi problemu.
• Czy wyłącznik nadprądowy można stosować w sieci trójfazowej z przewodem neutralnym? Model 4-biegunowy (4P) umożliwia odłączenie wszystkich trzech faz – do sieci trójfazowej bez przewodu neutralnego (układ 3F+N wymaga dodatkowego zabezpieczenia różnicowoprądowego). Zalecamy dobór zgodny z projektem instalacji.
