Wyłącznik nadprądowy 400V 15kA, 2-bieg., D, 6A, głęb.=70mm | 5SY7206-8 Siemens

Alternatywny kod produktu: 5SY72068

Opis i Kluczowe Cechy

Wyłącznik nadprądowy SENTRON 5SY7206-8 to dwubiegunowy aparat ochronny o charakterystyce D, przystosowany do prądu znamionowego 6A i napięcia 400V. Dzięki zdolności zwarciowej 15 kA zapewnia skuteczną ochronę instalacji przed skutkami przeciążeń i zwarć w budynkach mieszkalnych, użytkowych oraz w zastosowaniach przemysłowych. Głębokość urządzenia wynosi 70 mm, co ułatwia montaż w standardowych rozdzielnicach.

• Charakterystyka wyzwalania D: Zaprojektowana do obwodów o wysokim prądzie rozruchu (np. silniki, transformatory) – eliminuje niepożądane wyłączenia przy jednoczesnym zachowaniu ochrony zwarciowej.
• Prąd znamionowy 6 A: Bezpieczna praca w obwodach oświetleniowych, gniazd wtyczkowych i innych odbiorników o sumarycznym obciążeniu do 6 A z rezerwą na przeciążenia.
• Zdolność zwarciowa 15 kA przy 400 V: Skuteczne wyłączenie w przypadku zwarcia o dużej mocy, chroniące przewody i urządzenia przed uszkodzeniem termicznym i mechanicznym.

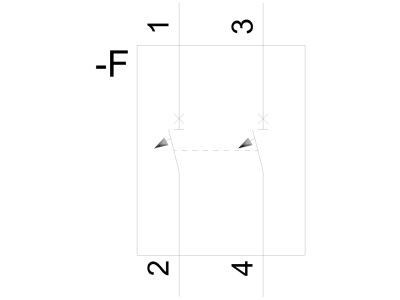

• Dwubiegunowa konstrukcja (2P): Odłącza oba przewody fazowe w instalacjach jednofazowych z rozdziałem N lub w obwodach trójfazowych z dwiema fazami – zwiększa bezpieczeństwo obsługi i selektywność.
• Montaż i demontaż bez użycia narzędzi: Podwójny suwak umożliwia szybkie mocowanie na szynie TH35 oraz łatwą wymianę nawet w trudno dostępnych miejscach rozdzielnicy.
• Dwukomorowy zacisk: Umożliwia dowolne łączenie przewodów i szyn zbiorczych bez konieczności stosowania dodatkowych listew – upraszcza okablowanie i oszczędza czas.

Zgodność z Normami

Wyłącznik nadprądowy SENTRON 5SY spełnia wymagania europejskich norm dotyczących aparatury zabezpieczającej oraz posiada certyfikat CE. Jego konstrukcja i parametry są zgodne z obowiązującymi standardami dla wyłączników nadprądowych stosowanych w instalacjach niskiego napięcia, co gwarantuje bezpieczeństwo i niezawodność w codziennej eksploatacji.

Zastosowanie

Wyłącznik 5SY7206-8 z charakterystyką D znajduje zastosowanie w obwodach, gdzie występują duże prądy rozruchowe. Sprawdzi się zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych oraz handlowych.

• Ochrona obwodów silnikowych (pompy, wentylatory, sprężarki) przed przeciążeniem i zwarciem.
• Zabezpieczenie transformatorów i dławików w instalacjach przemysłowych przed skutkami zwarć.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik nadprądowy dla odbiorników o charakterystyce nieresistancyjnej.
• Ochrona linii kablowych w obiektach użyteczności publicznej (szkoły, biura, hale produkcyjne) wymagającej wyższej selektywności w porównaniu do charakterystyk B i C.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Urządzenie mocuje się na szynie TH35 (DIN) za pomocą podwójnego suwaka – bez użycia narzędzi. Zaciski dwukomorowe przystosowane do przewodów o przekroju dobranym do prądu znamionowego (max. 16 mm² dla przewodów sztywnych). Moment dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją producenta. Zaleca się zachowanie odstępów wentylacyjnych i wymaganych odległości między biegunami w rozdzielnicy.

FAQ

• Czy wyłącznik 5SY7206-8 posiada podświetlenie lub sygnalizację stanu? Nie – jest to standardowy wyłącznik nadprądowy bez wbudowanego podświetlenia. Stan zadziałania można stwierdzić po mechanicznym wskaźniku położenia styku (czerwony/zielony) na obudowie.
• Jaki jest stopień ochrony tego wyłącznika? Stopień ochrony nie został podany w danych producenta. Standardowo wyłączniki nadprądowe montowane w rozdzielnicach oferowane są w klasie IP20 (ochrona przed dotykiem palcem). W przypadku montażu w miejscu narażonym na wilgoć lub pył należy zastosować dodatkową obudowę.
• Jak odróżnić charakterystykę D od B lub C? Charakterystyka D ma wyższy próg wyzwalania zwarciowego (10-20 krotność In) – jest przeznaczona do obwodów z dużym prądem rozruchowym. Dla obwodów ogólnych (oświetlenie, gniazda) zaleca się charakterystykę B lub C. Parametr 6A i charakterystyka D są trwale oznaczone na obudowie wyłącznika.
