Wyłącznik nadprądowy 400V 15kA, 2-bieg., D, 4A, głęb.=70mm | 5SY7204-8 Siemens

Alternatywny kod produktu: 5SY72048

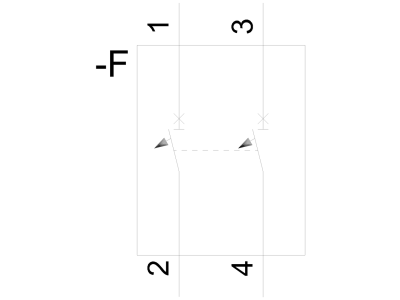

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens SENTRON 5SY7204-8 to dwubiegunowy aparat modułowy przeznaczony do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 4 A i zdolności wyłączania 15 kA przy napięciu 400 V AC zapewnia skuteczne przerywanie prądów zwarciowych w instalacjach o podwyższonej mocy zwarciowej. Charakterystyka D sprawdza się w obwodach z odbiornikami o dużym prądzie rozruchowym (silniki, transformatory). Głębokość 70 mm pozwala na montaż w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 4 A: Zabezpiecza przewody i odbiorniki przed przeciążeniem w obwodach o mniejszym poborze prądu, minimalizując ryzyko zadziałania w stanach normalnej pracy.
• Zdolność wyłączania 15 kA przy 400 V AC: Gwarantuje bezpieczne przerywanie wysokich prądów zwarciowych w przemysłowych i komercyjnych sieciach zasilających.
• Charakterystyka D: Opóźnione wyzwalanie dostosowane do obwodów z silnikami, transformatorami i innymi odbiornikami generującymi impulsy rozruchowe – eliminuje zbędne wyłączenia.
• Montaż bez narzędzi na szynie TH35: Podwójny suwak umożliwia szybki i pewny montaż oraz demontaż bez użycia narzędzi, co skraca czas instalacji.
• Dwukomorowy zacisk – dowolne okablowanie: Umożliwia łatwe przyłączanie przewodów o różnych przekrojach oraz kombinację z szyną zbiorczą zasilaną od tyłu, upraszczając wiązkowanie w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy SENTRON 5SY7204-8 jest zgodny z wymaganiami europejskich norm dotyczących aparatury modułowej oraz posiada certyfikat CE. Jego parametry i konstrukcja odpowiadają standardom branżowym, co potwierdza bezpieczeństwo użytkowania w instalacjach budynków mieszkalnych, użytkowych i przemysłowych.

Zastosowanie

Dzięki charakterystyce D i zdolności wyłączania 15 kA wyłącznik nadaje się do ochrony obwodów, w których występują duże prądy rozruchowe oraz wyższe poziomy mocy zwarciowej. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów silników elektrycznych (pompy, wentylatory, sprężarki) przed przeciążeniem i zwarciem.
• Zabezpieczenie obwodów transformatorów, dławików i innych urządzeń indukcyjnych o wysokim prądzie rozruchowym.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach budynków przemysłowych oraz obiektów użyteczności publicznej.
• Ochrona obwodów oświetlenia, gniazd i innych odbiorników w instalacjach o podwyższonej mocy zwarciowej (np. w pobliżu transformatora).

Wskazówki Montażowe

Wyłącznik nadprądowy może być montowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Przekrój przewodów dobierz do prądu znamionowego 4 A oraz spodziewanego obciążenia. Moment dokręcania zacisków stosuj zgodnie z danymi na obudowie lub w karcie katalogowej, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka D – wyłącznik wyzwala się z opóźnieniem przy prądach od 10 do 20-krotności prądu znamionowego, co pozwala na przepływ prądów rozruchowych silników i transformatorów bez zbędnego wyłączenia.
• Czy wyłącznik nadaje się do ochrony obwodów z przetwornicami częstotliwości? W przypadku obwodów z przetwornicami zalecany jest dobór indywidualny – charakterystyka D może być odpowiednia, ale należy uwzględnić prąd zwarciowy i kształt przebiegu. W razie wątpliwości skonsultuj się z projektantem instalacji.
• Jakie akcesoria są kompatybilne z serią 5SY? Dla wyłączników SENTRON 5SY dostępne są wspólne akcesoria, takie jak styki pomocnicze, wyzwalacze wzrostowe i napięciowe, szyny zbiorcze oraz mostki, ułatwiające rozbudowę i modyfikację rozdzielnicy.
