Wyłącznik nadprądowy 400V 15kA, 2-bieg., D, 20A, głęb.=70mm | 5SY7220-8 Siemens

Alternatywny kod produktu: 5SY72208

Opis i Kluczowe Cechy

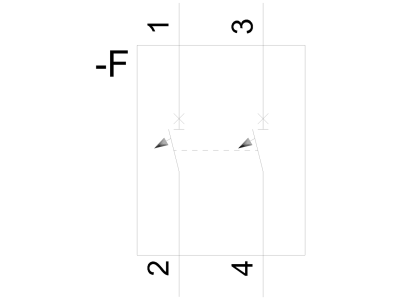

Wyłącznik nadprądowy Siemens SENTRON o symbolu 5SY7220-8 to dwubiegunowe urządzenie ochronne z charakterystyką D, przeznaczone do pracy w instalacjach o napięciu 400 V i zdolności zwarciowej 15 kA. Prąd znamionowy 20 A pozwala na bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, a kompaktowa głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 20 A: Zapewnia skuteczną ochronę przed przeciążeniem i zwarciem w obwodach o podwyższonej mocy, minimalizując ryzyko przegrzania przewodów i uszkodzenia odbiorników.
• Charakterystyka D: Zaprojektowana do odbiorników o wysokim prądzie rozruchowym (silniki elektryczne, transformatory, dźwigi) – unika niepożądanych wyłączeń przy jednoczesnym szybkim odcięciu w przypadku zwarcia.
• Zdolność zwarciowa 15 kA: Wysoka wytrzymałość zwarciowa gwarantuje bezpieczeństwo nawet w przemysłowych sieciach o dużym potencjale zwarciowym.
• Montaż bez narzędzi (podwójny suwak): Demontaż i montaż na szynie TH35 bez użycia narzędzi – skraca czas instalacji i ułatwia konserwację.
• Dwukomorowy zacisk i możliwość zasilania tylną szyną zbiorczą: Umożliwia elastyczne okablowanie – zarówno przewodami, jak i szyną zbiorczą, bez ryzyka pomyłki kolejności faz.

Zgodność z Normami

Wyłącznik nadprądowy SENTRON 5SY7220-8 jest produkowany zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania standardów DIN dotyczących aparatury modułowej, co potwierdza jego niezawodność w zastosowaniach mieszkaniowych, użytkowych i przemysłowych.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy z charakterystyką D sprawdzi się wszędzie tam, gdzie występują odbiorniki o wysokim prądzie rozruchowym i podwyższonych wymaganiach co do ciągłości zasilania.

• Ochrona obwodów silnikowych (pompy, wentylatory, kompresory) – charakterystyka D zapobiega zbędnym wyłączeniom przy rozruchu.
• Zabezpieczenie transformatorów i dławików w szafach sterowniczych – odporność na impulsy prądowe.
• Instalacje przemysłowe i linie technologiczne wymagające wysokiej zdolności zwarciowej 15 kA.
• Ochrona obwodów oświetleniowych z przetwornicami lub statecznikami – gdy urządzenia generują chwilowe przeciążenia.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Wyłącznik nadprądowy mocuje się na szynie TH35 (DIN) za pomocą podwójnego suwaka – nie wymaga użycia narzędzi. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Do zacisków dwukomorowych podłącz przewody o przekroju dobranym do prądu 20 A (zgodnie z normą PN-HD 60364). Moment dokręcania śrub zacisków należy stosować zgodny z dokumentacją producenta – nadmierna siła może uszkodzić mechanizm.

FAQ

• Do czego służy charakterystyka D w wyłączniku nadprądowym? Charakterystyka D jest przeznaczona do zabezpieczania obwodów, w których występują wysokie prądy rozruchowe (np. silniki, transformatory). Wyłącznik nie wyzwala się przy chwilowych przeciążeniach, ale szybko reaguje na zwarcia o dużej wartości.
• Czy ten wyłącznik nadprądowy nadaje się do ochrony gniazd w mieszkaniu? Charakterystyka D jest rzadziej stosowana w typowych instalacjach domowych (gniazda, oświetlenie zwykłe) – tam lepiej sprawdza się charakterystyka B lub C. Zalecamy używanie modelu 5SY7220-8 głównie w obwodach silników, wind, pomp i innych urządzeń z dużym prądem rozruchowym.
• Jaka jest głębokość montażowa wyłącznika? Głębokość zabudowy wynosi 70 mm, co pozwala na instalację w większości rozdzielnic modułowych bez konieczności stosowania przedłużek.
