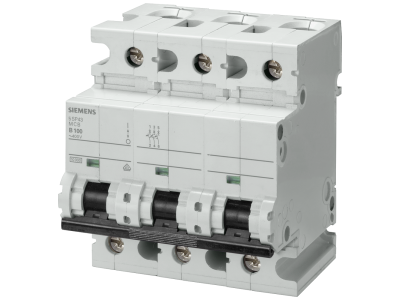

Wyłącznik nadprądowy 400V 10kA, 3-bieg., B, 100A, głęb.=70mm | 5SP4391-6 Siemens

Alternatywny kod produktu: 5SP43916

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens 5SP4391-6 to trójbiegunowe urządzenie ochronne z serii SENTRON o charakterystyce wyzwalania B, prądzie znamionowym 100 A i zdolności łączeniowej 10 kA przy napięciu 400 V AC. Głębokość 70 mm umożliwia montaż w standardowych rozdzielnicach. Zapewnia skuteczną ochronę instalacji i personelu przed skutkami przeciążeń i zwarć, łącząc niezawodność z wygodą użytkowania.

• Prąd znamionowy 100 A: Przeznaczony do zabezpieczania obwodów o dużym zapotrzebowaniu mocy, gwarantuje bezpieczną pracę bez ryzyka przegrzania torów prądowych.
• Charakterystyka B: Wyzwalanie przy prądzie 3–5 In – optymalna ochrona obwodów z odbiornikami rezystancyjnymi oraz instalacji w obiektach mieszkalnych i biurowych.
• Zdolność łączeniowa 10 kA (Icn): Wysoka odporność na prądy zwarciowe, zapewniająca bezpieczne wyłączenie nawet w sieciach o dużym potencjale zwarciowym.
• Liczba biegunów 3P: Dedykowany do obwodów trójfazowych (L1, L2, L3), umożliwia jednoczesne odłączenie wszystkich przewodów fazowych i pełną ochronę odbiorników 400 V.
• Kod DataMatrix na obudowie: Umożliwia szybką identyfikację parametrów i numeru katalogowego podczas inwentaryzacji lub ponownego zamawiania, skracając czas obsługi.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SP4391 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zapewnia to bezpieczeństwo użytkowania i zgodność z przepisami w instalacjach budynkowych i przemysłowych.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy z charakterystyką B znajduje zastosowanie w rozdzielnicach głównych oraz podrozdzielniach, gdzie wymagana jest ochrona obwodów o dominującym charakterze rezystancyjnym.

• Ochrona linii zasilających odbiorniki przemysłowe (silniki o małym prądzie rozruchowym, grzałki, piece oporowe).
• Zabezpieczenie obwodów gniazd i oświetlenia w budynkach mieszkalnych i biurowych.
• Stosowanie w tablicach rozdzielczych w infrastrukturze komercyjnej (sklepy, magazyny, hale sportowe).
• Element zabezpieczenia w instalacjach tymczasowych (place budowy, imprezy plenerowe) wymagających szybkiego wyzwalania przy przeciążeniu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do zabudowy na szynie DIN TH35 (35 mm) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i zabezpieczeniami poprzedzającymi. Moment dokręcania zacisków przyłączeniowych należy stosować zgodnie z dokumentacją producenta – zbyt mały moment grozi przegrzaniem, zbyt duży uszkodzeniem zacisku.

FAQ

• Czy wyłącznik nadprądowy 5SP4391 posiada wskaźnik zadziałania? Tak, urządzenie wyposażone jest w widoczny wskaźnik położenia przełączania (czerwony – zadziałanie / zielony – załączony), który ułatwia szybką identyfikację stanu ochrony.
• Jaki stopień ochrony ma ten wyłącznik? Dla aparatury modułowej montowanej w rozdzielnicy przyjęto stopień ochrony IP20 (ochrona przed dostępem do części niebezpiecznych palcem). Nie jest on przystosowany do pracy w warunkach bezpośredniego zachlapania ani zapylenia.
• Czy charakterystyka B nadaje się do zabezpieczania silników? Charakterystyka B wyzwala przy prądzie 3–5 In, dlatego nie jest zalecana do obwodów z silnikami o dużym prądzie rozruchowym (gdzie stosuje się charakterystykę C lub D). Sprawdzi się natomiast w obwodach z odbiornikami rezystancyjnymi i elektroniką.
