Wyłącznik nadmiarowo-prądowy IDEAL TS 3P KMB6-C6/3 6kA VDE 5 lat Gw. | 23167 Kanlux

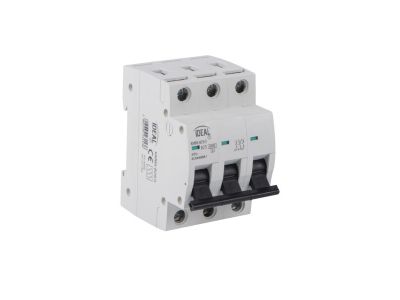

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Kanlux
Kod
1260307
EAN
5905339231673
Kod Producenta
23167
Wyłącznik nadmiarowo-prądowy IDEAL TS 3P KMB6-C6/3 6kA VDE 5 lat Gw.

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: KMB6-C6/3

Opis i Kluczowe Cechy

Wyłącznik nadmiarowo-prądowy KMB6-C6/3 marki KANLUX to zaawansowany aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne rozłączanie trzech faz obwodu, zapewniając kompleksowe bezpieczeństwo w systemach trójfazowych. Prąd znamionowy wynoszący 6A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat jest idealnym rozwiązaniem dla obwodów, w których występują urządzenia o zwiększonych prądach rozruchowych.

  • Znamionowa zwarciowa zdolność łączeniowa: Wynosząca 6kA, co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia znacznych energii zwarciowych.
  • Charakterystyka C: Przeznaczona do ochrony odbiorników o charakterze indukcyjnym i mieszanym, zapewniając odpowiednią zwłokę czasową przy rozruchu silników czy transformatorów.
  • Trwałość mechaniczna i elektryczna: Wysokiej jakości komponenty wewnętrzne zapewniają długą żywotność urządzenia nawet przy częstych cyklach łączeniowych.
  • Wskaźnik zadziałania: Czytelna sygnalizacja stanu styków ułatwia diagnostykę i podnosi standard bezpieczeństwa obsługi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik spełnia wymagania normy EN60898-1, co potwierdza jego przydatność do zastosowań domowych oraz podobnych instalacji elektroenergetycznych. Posiada certyfikację CE, co jest gwarancją bezpieczeństwa użytkowania oraz pełnej kompatybilności z systemami rozdziału energii w Unii Europejskiej.

Zastosowanie

Wyłącznik KMB6-C6/3 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Dzięki charakterystyce C, jest on rekomendowany do zabezpieczania:

  • Obwodów zasilających silniki o małej mocy, gdzie prąd rozruchowy przekracza wartości dopuszczalne dla charakterystyki B.
  • Systemów oświetleniowych wykorzystujących lampy wyładowcze lub nowoczesne panele LED z zasilaczami impulsowymi.
  • Gniazd wtykowych w warsztatach i halach produkcyjnych, gdzie podłączane są elektronarzędzia.
  • Rozdzielnic głównych i podrozdzielnic w budynkach biurowych oraz mieszkalnych.

Wskazówki Montażowe

Aparat jest przystosowany do montażu na standardowej szynie montażowej DIN (TH35) zgodnie z normą EN 60715. Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

  • Moment dokręcania zacisków: Należy stosować odpowiedni moment siły (zgodnie z dokumentacją techniczną), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
  • Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów sztywnych oraz giętkich (linek) o odpowiednio dobranym przekroju, co minimalizuje rezystancję styku.
  • Pozycja pracy: Urządzenie może być montowane w dowolnej pozycji pionowej lub poziomej, co ułatwia aranżację wnętrza rozdzielnicy.
  • Szynowanie: Konstrukcja zacisków umożliwia stosowanie szyn grzebieniowych, co znacząco przyspiesza prace montażowe i estetykę okablowania.

FAQ

1. Czy wyłącznik KMB6-C6/3 może być stosowany jako wyłącznik główny?
Wyłącznik ten służy do zabezpieczania konkretnych obwodów odbiorczych. Jako wyłącznik główny całej instalacji należy stosować aparaty o odpowiednio wyższym prądzie znamionowym i selektywności dopasowanej do projektu instalacji.

2. Czym różni się charakterystyka C od charakterystyki B?
Charakterystyka C posiada wyższy próg wyzwalania magnetycznego (5-10 razy prąd znamionowy), podczas gdy charakterystyka B reaguje szybciej (3-5 razy prąd znamionowy). Wyłącznik typu C jest zatem bardziej odporny na krótkotrwałe skoki prądu podczas uruchamiania urządzeń.

3. Czy urządzenie posiada stopień ochrony IP20?
Tak, obudowa urządzenia zapewnia stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem, jednak wymaga ono montażu wewnątrz rozdzielnicy o odpowiednim stopniu szczelności.

  • Producent Kanlux
  • Wymiary 0.075m x 0.085m x 0.055m
  • Seria producenta KMB6-C6/3
Wyłącznik nadprądowy
  • Charakterystyka wyzwalania B
  • Liczba biegunów chronionych 3
  • Prąd znamionowy 6 A
  • Napięcie znamionowe 230 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 6 kA
  • Rodzaj napięcia AC
  • Zakres częstotliwości 50 - 60
  • Klasa ograniczenia energii 3
  • Jednocześnie rozłączany biegun N Nie
  • Możliwość dodatkowego wyposażenia Nie
  • Szerokość wyrażona liczbą modułów 3
  • Głębokość wbudowania 76 mm
  • Stopień ochrony (IP) IP20
  • Temperatura otoczenia w warunkach pracy 5 - 40
  • Przekrój przyłączanego przewodu wielożyłowego 1 - 25
  • Przekrój przyłączanego przewodu jednodrutowego 1 - 25
