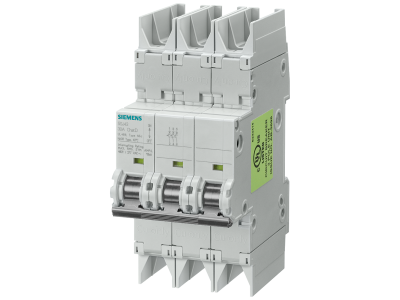

Wyłącznik nadmiarowo-prądowy, 277V, 10kA, 3-biegunowy, C 32A | 5SJ4332-7HG42 Siemens

Alternatywny kod produktu: 5SJ43327HG42

Opis i Kluczowe Cechy

Wyłącznik nadmiarowo-prądowy o symbolu 5SJ4332-7HG42 to trójbiegunowe zabezpieczenie obwodów o prądzie znamionowym 32A i charakterystyce C. Przeznaczony do pracy przy napięciu 277 V AC, oferuje zdolność zwarciową 10 kA – gwarantuje skuteczne wyłączenie w przypadku zwarcia w instalacji o znacznym potencjale zwarciowym. Szerokość modułu odpowiada standardowej aparaturze modułowej montowanej na szynie TH35 (DIN).

• Prąd znamionowy 32 A: Zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, chroniąc przewody i odbiorniki przed przeciążeniem.
• Charakterystyka C: Przystosowana do obciążeń o podwyższonym prądzie rozruchowym, takich jak silniki, transformatory czy układy oświetleniowe ze statecznikami.
• Napięcie robocze 277 V: Umożliwia stosowanie w instalacjach jednofazowych o podwyższonym napięciu (np. w Ameryce Północnej) oraz w systemach trójfazowych z przewodem neutralnym.
• Zdolność zwarciowa 10 kA: Gwarantuje pewne przerwanie prądów zwarciowych do 10 kA, minimalizując ryzyko uszkodzenia instalacji i pożaru.
• 3 bieguny: Zabezpiecza jednocześnie trzy fazy – idealny do trójfazowych odbiorników lub rozdzielnic głównych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz standardów DIN w zakresie wyłączników nadmiarowo-prądowych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik 5SJ4332-7HG42 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem, szczególnie w obwodach z obciążeniami o charakterystyce C.

• Zabezpieczenie linii zasilających silniki, pompy, sprężarki i inne urządzenia o podwyższonym prądzie rozruchowym.
• Ochrona obwodów oświetleniowych z wyładowczymi źródłami światła oraz transformatorami.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach komercyjnych, przemysłowych oraz mieszkalnych.
• Element zabezpieczający w układach automatyki budynkowej i sterowania (np. zasilanie sterowników PLC, styczników).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie w całej rozdzielnicy.

Urządzenie mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przewody należy podłączać z zachowaniem odpowiedniego przekroju dostosowanego do prądu znamionowego 32 A oraz znamionowej zdolności zwarciowej 10 kA. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać według zaleceń producenta zawartych w karcie katalogowej.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C – oznacza próg zadziałania w zakresie 5–10-krotności prądu znamionowego (ok. 160–320 A), co pozwala na przepięcia rozruchowe bez zbędnego wyłączania.
• Jakie napięcie robocze obsługuje ten model? Napięcie znamionowe wynosi 277 V AC – może być stosowany w instalacjach jednofazowych 277 V (np. systemy 120/277 V) oraz w układach trójfazowych z przewodem neutralnym.
• Czy wyłącznik nadaje się do ochrony silników? Tak, charakterystyka C jest dedykowana do obciążeń o podwyższonym prądzie rozruchowym, typowych dla silników, transformatorów i innych urządzeń indukcyjnych. Należy jednak upewnić się, że prąd znamionowy 32 A jest odpowiedni dla danego silnika.
