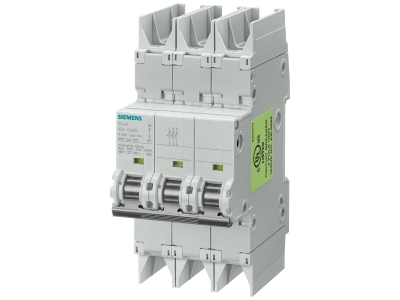

Wyłącznik nadmiarowo-prądowy, 277V, 10kA, 3-biegunowy, C 16A | 5SJ4316-7HG42 Siemens

Alternatywny kod produktu: 5SJ43167HG42

Opis i Kluczowe Cechy

Wyłącznik nadmiarowo-prądowy w wersji 3-biegunowej z charakterystyką C i prądem znamionowym 16 A. Przeznaczony do ochrony przewodów i urządzeń przed przeciążeniami i zwarciami. Napięcie znamionowe 277 V AC, zdolność zwarciowa 10 kA – gwarantuje bezpieczne wyłączanie nawet przy wysokich prądach zwarciowych. Symbol katalogowy: 5SJ4316-7HG42.

• Prąd znamionowy 16 A: Zabezpiecza obwody o umiarkowanym obciążeniu – idealny do gniazd wtyczkowych, oświetlenia i małych odbiorników przemysłowych.
• Charakterystyka C: Zaprojektowana do obwodów, w których występują krótkotrwałe prądy rozruchowe (np. silniki, transformatory) – selektywne wyzwalanie poprawia ciągłość zasilania.
• Zdolność zwarciowa 10 kA: Skutecznie przerywa prądy zwarciowe do 10 kA, zapewniając bezpieczeństwo instalacji i personelu.
• 3-biegunowa konstrukcja: Odpowiednia do obwodów trójfazowych (L1, L2, L3) – oszczędność miejsca w rozdzielnicy.
• Napięcie znamionowe 277 V AC: Przystosowany do sieci o napięciu fazowym 277 V (np. w systemach amerykańskich lub niektórych instalacjach przemysłowych).

Zgodność z Normami

Wyłącznik nadmiarowo-prądowy jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik nadmiarowo-prądowy 5SJ4316-7HG42 znajduje zastosowanie w różnorodnych instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach komercyjnych i przemysłowych.
• Zabezpieczenie małych silników, pomp, wentylatorów i innych odbiorników o umiarkowanym prądzie rozruchowym.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach trójfazowych (3x277 V).
• Instalacje tymczasowe na budowach (wymagające dodatkowych zabezpieczeń różnicowoprądowych zgodnie z przepisami).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 16 A (zalecany przekrój 1,5–2,5 mm² dla miedzi). Momenty dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik nadmiarowo-prądowy można stosować w obwodach jednofazowych? Tak, wyłącznik 3-biegunowy można wykorzystać w obwodzie trójfazowym lub pojedynczej fazie (wtedy nieużywane bieguny pozostają niewykorzystane). Należy odpowiednio oznaczyć obwód.
• Jakie jest maksymalne napięcie pracy wyłącznika? Z danych wynika napięcie znamionowe 277 V AC. Nie należy przekraczać tego napięcia – grozi uszkodzeniem izolacji i utratą zdolności wyłączania.
• Czy wyłącznik posiada sygnalizację zadziałania? Standardowe wyłączniki nadmiarowo-prądowe nie mają wbudowanej sygnalizacji optycznej. Stan zadziałania można stwierdzić po położeniu dźwigni (zazwyczaj w pozycji środkowej lub dolnej).
