Wyłącznik nadprądowy 230V 6kA, 1+N-bieg./1 DU, N z lewej strony C4 | 5SL6004-7KL Siemens

Alternatywny kod produktu: 5SL60047KL

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 230V 6kA (symbol 5SL6004-7KL) o charakterystyce czasowo-prądowej C4 i 1+N-biegunach (N z lewej strony) to urządzenie z serii SENTRON 5SL przeznaczone do ochrony przeciwzwarciowej i przeciążeniowej w instalacjach domowych oraz użytkowych. Pozwala na szybki montaż i demontaż bez użycia narzędzi dzięki systemowi zatrzaskowemu na szynie DIN. Zasilanie podłączane jest z tyłu szyny zbiorczej, co ułatwia okablowanie i skraca czas instalacji.

• Charakterystyka C4: Zapewnia selektywność zabezpieczeń – wyłącza obwód przy prądzie 4 do 6 razy większym od prądu znamionowego, chroniąc przed zwarciami o średniej intensywności.

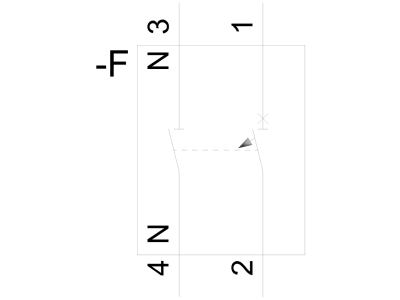

• 1+N-bieguny (N z leży strony): Odcięcie zarówno przewodu fazowego, jak i neutralnego w jednym module, eliminując ryzyko niepełnego wyłączenia obwodu.
• Prąd znamionowy 6kA: Wysoka zdolność wyłączania zwarć – skuteczna ochrona instalacji nawet przy dużych prądach zakłóceniowych.
• Montaż bez narzędzi: System zatrzaskowy na szynie DIN pozwala na szybki i pewny montaż/ demontaż, oszczędzając czas podczas prac instalacyjnych.
• Zasilanie z tyłu szyny zbiorczej: Ułatwione okablowanie i zachowanie porządku w rozdzielnicy, redukcja ilości połączeń w przód.

Zgodność z Normami

Wyłącznik spełnia wymogi normy PN-EN 60898-1 oraz PN-EN 60947-2, posiada oznaczenie CE i jest zgodny z dyrektywami unijnymi dotyczącymi bezpieczeństwa urządzeń elektrycznych. Przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Wyłącznik nadprądowy 5SL6004-7KL znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia jako element ochrony przeciwzwarciowej i przeciążeniowej.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie gniazd wtyczkowych w instalacjach użytkowych i przemysłowych.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako element selektywnego systemu zabezpieczeń.
• Ochrona obwodów zasilających niewielkie urządzenia elektryczne o średnim obciążeniu.

Wskazówki Montażowe

Montaż i demontaż wyłącznika powinien przeprowadzić wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN 35mm, upewniając się, że styki są prawidłowo osadzone. Podłączenie zasilania wykonać z tyłu szyny zbiorczej, dokręcając przewody zgodnie z zalecanymi momentami (patrz dokumentacja producenta). Po montażu należy przeprowadzić próbę działania przez ręczne zadziałanie dźwigni. Regularne przeglądy stanu technicznego i czystości styków zapobiegają awariom.

FAQ

• Czy wyłącznik ma wyzwalacz różnicowoprądowy? Nie – jest to klasyczny wyłącznik nadprądowy (termiczny i elektromagnetyczny) bez wbudowanej ochrony RCD. Do ochrony przed porażeniem należy stosować dodatkowy wyłącznik różnicowoprądowy.
• Jaki jest zakres prądów znamionowych dla tej serii? Dokładny zakres nie został podany w danych produktu – sprawdź kartę katalogową dla innych prądów znamionowych w serii 5SL.
• Czy mogę stosować ten wyłącznik w instalacji trójfazowej? Nie – jest to wyłącznik 1+N-biegunowy przeznaczony do instalacji jednofazowych (230V). Do instalacji trójfazowych należy stosować wyłączniki 3- lub 4-biegunowe.
