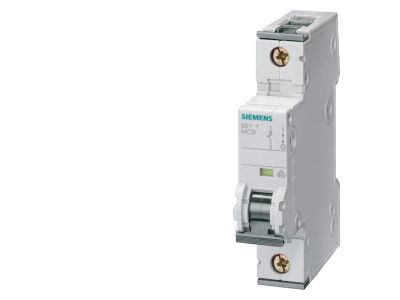

Wyłącznik nadprądowy 230/400V 6kA, 1-bieg., B, 4A, głęb.=70mm | 5SY6104-6 Siemens

Alternatywny kod produktu: 5SY61046

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens SENTRON 5SY6104-6 to jednobiegunowy bezpiecznik nadmiarowo-prądowy o prądzie znamionowym 4 A i charakterystyce wyzwalania B. Przeznaczony do ochrony przewodów i odbiorników przed przeciążeniem oraz zwarciem w instalacjach 230/400 V prądu przemiennego. Zdolność łączeniowa 6 kA zapewnia skuteczne przerwanie prądu zwarciowego w typowych sieciach niskiego napięcia. Dzięki konstrukcji z podwójnym suwakiem montaż na szynie TH35 odbywa się szybko i bez użycia narzędzi, a dwukomorowy zacisk ułatwia podłączenie zarówno przewodów, jak i szyny zbiorczej.

• Prąd znamionowy 4 A, charakterystyka B: Idealny do zabezpieczania obwodów z obciążeniami rezystancyjnymi (np. oświetlenie, gniazda w budynkach mieszkalnych) oraz do ochrony przewodów o małym przekroju.
• Zdolność łączeniowa 6 kA: Gwarantuje bezpieczne wyłączenie prądów zwarciowych w instalacjach o ograniczonej mocy zwarciowej, typowych dla budownictwa mieszkaniowego i małych obiektów komercyjnych.
• Napięcie znamionowe 230/400 V AC: Uniwersalność pracy zarówno w obwodach jednofazowych, jak i trójfazowych (przy odpowiednim zestawieniu biegunów).
• Montaż bez narzędzi dzięki podwójnemu suwakowi: Przyspiesza instalację i demontaż urządzenia na szynie DIN, co jest istotne przy rozbudowie lub modernizacji rozdzielnicy.
• Dwukomorowy zacisk oraz możliwość podłączenia szyny zbiorczej od tyłu: Ułatwia okablowanie i porządkowanie połączeń, zmniejszając ryzyko błędów montażowych.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SY6104-6 został zaprojektowany i wyprodukowany zgodnie z europejskimi normami dla urządzeń zabezpieczających. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Stosowany w instalacjach budynkowych spełnia standardy DIN oraz wymogi ochrony przed przeciążeniem i zwarciem zgodnie z przepisami krajowymi.

Zastosowanie

Wyłącznik nadprądowy 5SY6104-6 znajduje szerokie zastosowanie w rozdzielnicach budynków mieszkalnych, użytkowych oraz w lekkich instalacjach przemysłowych. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów o małej mocy.

• Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych oraz biurowych.
• Zabezpieczenie przewodów zasilających urządzenia AGD i małe odbiorniki przemysłowe.
• Ochrona linii sterowniczych w szafach automatyki budynkowej (np. do zasilania styczników, przekaźników).
• Stosowanie w rozdzielnicach piętrowych i mieszkaniowych jako element ochronny przed przeciążeniem i zwarciem.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w rozdzielnicy. Urządzenie mocuje się na szynie montażowej TH35 (DIN) z zatrzaskiem – wystarczy wpiąć je na szynę, a podwójny suwak automatycznie zablokuje pozycję. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 4 A oraz warunkami obciążenia. Zaciski dokręcać momentem podanym w dokumentacji producenta, aby zapewnić niską rezystancję styku. Przed oddaniem do eksploatacji sprawdzić poprawność połączeń i wykonać próbę zadziałania wyzwalacza.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika i do jakich obciążeń jest przeznaczona? Charakterystyka B oznacza, że wyłącznik wyzwala przy prądzie zwarciowym od 3 do 5 razy większym od prądu znamionowego (ok. 12–20 A). Jest zalecana do ochrony obwodów z obciążeniami rezystancyjnymi (grzejniki, żarówki) oraz do przewodów o małych przekrojach w budownictwie mieszkaniowym.
• Czy wyłącznik można montować na szynie DIN bez użycia narzędzi? Tak, wyłączniki serii 5SY wyposażone są w podwójny suwak zatrzaskowy, który umożliwia szybki montaż i demontaż na szynie TH35 bez konieczności stosowania śrubokręta czy innych narzędzi.
• Jaki jest maksymalny przekrój przewodu, jaki można podłączyć do zacisku? Dane producenta nie precyzują konkretnego przekroju w tym modelu. Należy kierować się zaleceniami ogólnymi dla wyłączników nadprądowych – typowo do 6 mm² dla zacisków dwukomorowych. Dla pewności sprawdź oznaczenia na obudowie lub dokumentację techniczną Siemens.
