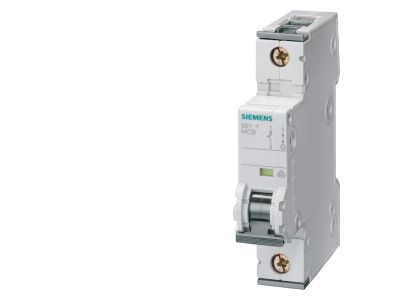

Wyłącznik nadprądowy 230/400V 15kA, 1-bieg., C, 4A, głęb.=70mm | 5SY7104-7 Siemens

Alternatywny kod produktu: 5SY71047

Opis i Kluczowe Cechy

Wyłącznik nadprądowy o symbolu 5SY7104-7 to jednobiegunowe urządzenie o charakterystyce wyzwalania C, prądzie znamionowym 4 A i zdolności zwarciowej 15 kA przy napięciu 230/400 V AC. Przeznaczony do ochrony instalacji budynkowych i przemysłowych przed przeciążeniami i zwarciami. Głębokość zabudowy 70 mm ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 4 A – charakterystyka C: zapewnia selektywną ochronę obwodów prądu przemiennego, szczególnie przy odbiornikach o podwyższonym prądzie rozruchowym (np. silniki, transformatory), skutecznie wyzwalając w warunkach przeciążenia i zwarcia.
• Zdolność zwarciowa 15 kA: gwarantuje bezpieczne wyłączenie prądów zwarciowych do 15 000 A, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Napięcie znamionowe 230/400 V AC: uniwersalne zastosowanie w sieciach jednofazowych i trójfazowych (jako zabezpieczenie fazowe), zgodnie z wymaganiami typowych instalacji niskiego napięcia.
• Możliwość wyposażenia w akcesoria dodatkowe: wyłącznik może być rozbudowany o styki pomocnicze, człony różnicowo-prądowe, wyzwalacze wzrostowe i zanikowe oraz napędy zdalne, co zwiększa funkcjonalność rozdzielnicy.
• Zastosowanie w sieciach prądu stałego DC do 60 V: umożliwia ochronę obwodów DC o niskim napięciu, np. w instalacjach fotowoltaicznych czy automatyce.

Zgodność z Normami

Wyłącznik nadprądowy 5SY7104-7 jest zgodny z normami IEC (brak podanego numeru szczegółowego) oraz posiada aprobatę UL 1077, co pozwala na stosowanie jako supplementary protector w sieciach AC do 480 V (dla wersji 2- i 3-biegunowych) i 277 V (dla wersji 1-biegunowej). Posiada certyfikat CE.

Zastosowanie

Wszechstronny wyłącznik nadprądowy sprawdza się w ochronie odbiorników w instalacjach budynkowych (mieszkalnych, biurowych, handlowych) oraz przemysłowych:

• Ochrona obwodów oświetleniowych, gniazd wtyczkowych i drobnych odbiorników w rozdzielnicach podtynkowych i natynkowych.
• Zabezpieczenie obwodów sterowania i automatyki budynkowej (sterowniki PLC, czujniki, siłowniki).
• Stosowanie jako wyłącznik główny do odłączania i rozłączania urządzeń spod napięcia w szafach przemysłowych.
• Ochrona obwodów prądu stałego w systemach fotowoltaicznych, ładowania akumulatorów i automatyce – do 60 V DC.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego 5SY7104-7 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać odpowiednio do prądu znamionowego (maks. 4 A) i rodzaju obciążenia. Należy zachować odpowiednią odległość od innych aparatów dla zapewnienia prawidłowego odprowadzania ciepła.

FAQ

• Jaką charakterystykę wyzwalania ma wyłącznik 5SY7104-7? Wyłącznik posiada charakterystykę C, co oznacza, że wyzwala w zakresie 5-10 krotności prądu znamionowego, co jest optymalne dla obwodów z odbiornikami o podwyższonym prądzie rozruchowym (np. silniki, transformatory, lampy wyładowcze).
• Czy wyłącznik nadaje się do stosowania w instalacjach prądu stałego? Tak, dopuszczalne jest stosowanie w sieciach DC o napięciu do 60 V. Należy pamiętać o odpowiednim doborze biegunowości (wyłącznik nie posiada oznaczenia biegunowości, ale w DC wymagana jest polaryzacja – w praktyce stosuje się go jako łącznik jednobiegunowy w obwodzie dodatnim lub ujemnym).
• Jakie akcesoria można dołączyć do tego wyłącznika? Wyłącznik może być wyposażony w styki pomocnicze, człony różnicowo-prądowe (np. wyłączniki różnicowoprądowe serii 5SM), wyzwalacze wzrostowe, zanikowe oraz napędy zdalne. Umożliwia to rozbudowę funkcji ochronnych i sterujących w rozdzielnicy.
