Wyłącznik nadprądowy 230/400V 15kA, 1-bieg., C, 2A, głęb.=70mm | 5SY7102-7 Siemens

Alternatywny kod produktu: 5SY71027

Opis i Kluczowe Cechy

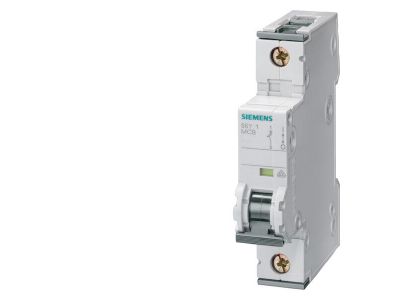

Wyłącznik nadprądowy Siemens SENTRON 5SY7102-7 to jednobiegunowe urządzenie modułowe o charakterystyce wyzwalania C, prądzie znamionowym 2 A i zdolności wyłączania zwarciowego 15 kA przy napięciu 230/400 V. Przeznaczony do ochrony obwodów w budynkach mieszkalnych, użytkowych i lekkim przemyśle. Głębokość modułu wynosi 70 mm, co ułatwia montaż w rozdzielnicach o standardowej głębokości.

• Prąd znamionowy 2 A: Idealny do zabezpieczania obwodów oświetleniowych, sterowniczych i sygnalizacyjnych o niskim poborze mocy – zapobiega przeciążeniom bez zbędnych wyłączeń.
• Charakterystyka C: Wyzwalanie magnetyczne w zakresie 5–10× I_n, co zapewnia selektywność z innymi zabezpieczeniami i skuteczną ochronę przy prądach rozruchowych silników małej mocy.
• Zdolność wyłączania 15 kA: Wysoka skuteczność przerywania prądów zwarciowych – gwarantuje bezpieczeństwo instalacji i osób obsługujących.
• Montaż bez narzędzi (podwójny suwak): Szybkie i pewne mocowanie na szynie TH35 – redukcja czasu instalacji i kosztów robocizny.
• Dwukomorowy zacisk: Umożliwia dowolne łączenie przewodów i szyn zbiorczych, upraszczając okablowanie rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy 5SY7102-7 spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych do zabezpieczania instalacji elektrycznych. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt oznaczony jest symbolem zgodności z normami międzynarodowymi, zapewniając bezpieczną eksploatację w standardowych warunkach pracy.

Zastosowanie

Dzięki charakterystyce C i prądowi 2 A wyłącznik 5SY7102-7 sprawdza się w obwodach, w których występują niewielkie prądy rozruchowe lub wymagana jest precyzyjna ochrona przeciążeniowa. Znajduje zastosowanie w następujących scenariuszach:

• Ochrona obwodów oświetleniowych (np. oprawy LED, świetlówki) w budynkach mieszkalnych i biurach.
• Zabezpieczanie obwodów sterowania, takich jak sterowniki PLC, przekaźniki, styczniki lub sygnalizatory.
• Ochrona linii automatyki budynkowej (systemy KNX, DALI, bramy, rolety) przed zwarciami i przeciążeniami.
• Instalacje rozdzielnic pomocniczych w obiektach przemysłowych o niewielkim obciążeniu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego 5SY7102-7 może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy – zatrzaskuje się za pomocą podwójnego suwaka bez użycia narzędzi. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Dla prądu 2 A zaleca się stosowanie przewodów o przekroju 1,5 mm² (min. 0,5 mm², maks. 6 mm²). Wyłącznik nie wymaga smarowania ani konserwacji.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, model 5SY7102-7 to standardowy wyłącznik nadprądowy bez podświetlenia. Sygnalizację stanu zapewnia tylko mechaniczne wskaźniki zadziałania.
• Jaki jest stopień ochrony? Dla wyłączników nadprądowych montowanych w rozdzielnicach standardowo przyjmuje się stopień ochrony IP20 (ochrona przed włożeniem palca). Sam produkt nie posiada obudowy, więc jego IP odpowiada warunkom w rozdzielnicy.
• Jak działa charakterystyka C? Charakterystyka C oznacza, że wyzwalanie elektromagnetyczne (zwarciowe) następuje dla prądów od 5 do 10 razy większych od prądu znamionowego. W praktyce zapewnia to ochronę przy umiarkowanych prądach rozruchowych, np. silników małej mocy, jednocześnie nie reagując na krótkie przeciążenia.
