Wyłącznik nadprądowy 230/400V 10kA, 1-bieg., A, 4A, głęb.=70mm | 5SY4104-5 Siemens

Alternatywny kod produktu: 5SY41045

Opis i Kluczowe Cechy

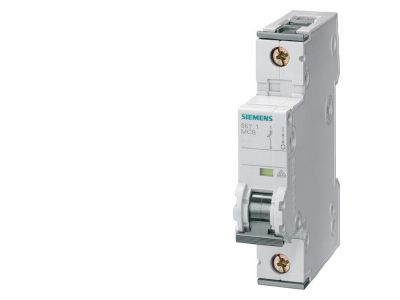

Wyłącznik nadprądowy Siemens 5SY4104-5 to jednobiegunowe urządzenie ochronne o prądzie znamionowym 4A i charakterystyce wyzwalania A. Przeznaczony do pracy w instalacjach 230/400V AC, oferuje zdolność zwarciową 10kA, co gwarantuje skuteczne przerywanie prądów zwarciowych i bezpieczeństwo chronionych obwodów. Głębokość zabudowy 70mm ułatwia montaż w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 4A: Zapewnia precyzyjną ochronę obwodów o niskim obciążeniu, takich jak linie sterownicze czy zabezpieczenia czujników, minimalizując ryzyko zbędnych wyłączeń.
• Charakterystyka wyzwalania A: Szybkie zadziałanie przy bardzo małych prądach zwarciowych (2-3 krotność prądu znamionowego) – idealna do ochrony urządzeń elektronicznych i półprzewodnikowych.
• Zdolność zwarciowa 10kA: Gwarantuje bezpieczne przerwanie prądu zwarciowego do 10 000 A, co spełnia wymagania większości instalacji budynkowych i przemysłowych.
• Napięcie pracy 230/400V AC: Uniwersalność zastosowania w instalacjach jednofazowych (230V) oraz w obwodach międzyfazowych (400V) w systemach trójfazowych.
• Głębokość 70mm – montaż w modułowych rozdzielnicach: Kompaktowa konstrukcja ułatwia zabudowę w szafach i skrzynkach rozdzielczych, oszczędzając miejsce na szynie TH35.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SY4104-5 jest zgodny z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikat CE potwierdzający spełnienie zasadniczych wymagań w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie jest przeznaczone do montażu w instalacjach budynkowych i przemysłowych zgodnie z przepisami prawa budowlanego.

Zastosowanie

Dzięki charakterystyce A i prądowi 4A wyłącznik nadprądowy 5SY4104-5 sprawdza się w obwodach, gdzie wymagana jest szybka reakcja na niewielkie przeciążenia i zwarcia. Jest szczególnie polecany do:

• Ochrony obwodów sterowniczych z elementami elektronicznymi (sterowniki PLC, przekaźniki, zasilacze impulsowe).
• Zabezpieczenia linii sygnalizacyjnych, czujników i siłowników w automatyce budynkowej (BMS).
• Ochrony obwodów pomocniczych w rozdzielnicach przemysłowych (np. oświetlenie awaryjne, gniazda serwisowe).
• Stosowania jako wyłącznik główny lub odłącznik w małych urządzeniach i szafach sterowniczych.

Wskazówki Montażowe

Wyłącznik nadprądowy może być instalowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Montaż odbywa się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 4A oraz warunkami zwarciowymi. Moment dokręcania zacisków – zgodnie z dokumentacją producenta (zalecany ok. 2,0–2,5 Nm). Nie przekraczać dopuszczalnej temperatury otoczenia podanej w karcie katalogowej.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika 5SY4104-5? Jest to charakterystyka A – wyzwalanie następuje już przy 2–3 krotności prądu znamionowego (4A), co daje bardzo szybką reakcję na zwarcia w obwodach z elementami elektronicznymi.
• Czy wyłącznik nadaje się do ochrony obwodów z urządzeniami elektronicznymi? Tak, charakterystyka A została zaprojektowana specjalnie do ochrony półprzewodników, czujników, sterowników PLC i innych wrażliwych urządzeń, gdzie standardowa charakterystyka B lub C mogłaby nie zadziałać wystarczająco szybko.
• Jaki jest stopień ochrony obudowy? Wyłączniki nadprądowe przeznaczone do montażu w rozdzielnicach modułowych posiadają standardową ochronę IP20 od strony czołowej (brak ochrony przed wilgocią). Obudowa nie jest przystosowana do pracy w warunkach wysokiej wilgotności ani zapylenia – wymagana jest dodatkowa obudowa zewnętrzna.
