Wyłącznik nadprądowy 230/400V 10kA, 1-bieg., D, 80A, głęb.=70mm | 5SP4180-8 Siemens

Alternatywny kod produktu: 5SP41808

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens 5SP4180-8 z serii SENTRON to jednobiegunowe (1P) urządzenie zabezpieczające o prądzie znamionowym 80A i charakterystyce D, przeznaczone do pracy w sieciach 230/400 V AC. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczną ochronę instalacji i personelu w przypadku przeciążeń i zwarć. Kompaktowa obudowa o głębokości 70 mm umożliwia łatwy montaż w standardowych rozdzielnicach.

• Prąd znamionowy 80A i charakterystyka D: Zabezpiecza obwody o wysokim prądzie rozruchowym, np. silniki elektryczne, pompy, sprężarki – bez ryzyka fałszywych wyłączeń podczas rozruchu.
• Zdolność zwarciowa 10 kA (230/400 V): Skutecznie przerywa prądy zwarciowe do 10 kA, minimalizując ryzyko uszkodzenia instalacji i zapewniając bezpieczeństwo personelu.
• Jednobiegunowa konstrukcja (1P): Dedykowana do zabezpieczania jednego przewodu fazowego – idealna w obwodach jednofazowych lub jako element w rozdzielnicach trójfazowych.

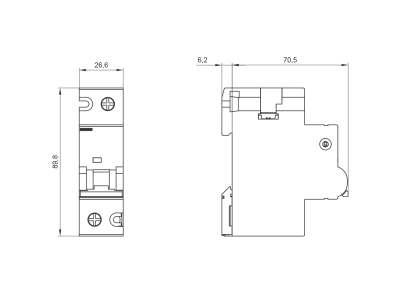

• Głębokość 70 mm: Kompaktowe wymiary ułatwiają zabudowę w rozdzielnicach o ograniczonej przestrzeni, bez konieczności stosowania dodatkowych adapterów.
• Wyraźny wskaźnik położenia przełącznika: Umożliwia szybką wizualną kontrolę stanu wyłącznika (załączony / wyłączony / wyzwolony), co przyspiesza diagnostykę i serwis.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SP4180-8 spełnia wymagania międzynarodowych i europejskich norm dotyczących bezpieczeństwa instalacji elektrycznych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Urządzenie jest przeznaczone do pracy w sieciach niskiego napięcia, zgodnie ze standardami DIN i IEC.

Zastosowanie

Wyłącznik nadprądowy z charakterystyką D został zaprojektowany do ochrony obwodów, w których występują duże prądy rozruchowe. Sprawdza się zarówno w instalacjach przemysłowych, jak i komercyjnych.

• Ochrona obwodów silnikowych (napędy, wentylatory, sprężarki) przed przeciążeniem i zwarciem.
• Zabezpieczenie odbiorników o wysokim prądzie rozruchowym, takich jak pompy głębinowe, agregaty chłodnicze czy dźwigi.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, magazynach i warsztatach.
• Element zabezpieczenia w systemach automatyki budynkowej, gdzie wymagana jest selektywność wyłączeń w obwodach o dużych mocach.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i warunkami zwarciowymi. Moment dokręcania śrub zacisków musi być zgodny z danymi producenta (szczegóły w instrukcji). Po montażu sprawdź poprawność działania oraz oznakowanie obwodu.

FAQ

• Do jakich obciążeń stosuje się wyłącznik z charakterystyką D? Charakterystyka D jest przeznaczona przede wszystkim do zabezpieczania obwodów silnikowych oraz innych odbiorników o wysokim prądzie rozruchowym (np. sprężarek, pomp, transformatorów). Opóźnione wyzwalanie pozwala uniknąć niepotrzebnych wyłączeń podczas rozruchu, a jednocześnie zapewnia skuteczną ochronę przy przeciążeniu i zwarciu.
• Jaka jest zdolność zwarciowa wyłącznika 5SP4180-8? Wyłącznik charakteryzuje się zdolnością zwarciową 10 kA przy napięciu 230/400 V AC, co oznacza, że jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 10 000 amperów, zapewniając ochronę instalacji w sieciach o znacznym potencjale zwarciowym.
• Czy wyłącznik montuje się na standardowej szynie TH35? Tak, wyłącznik nadprądowy Siemens 5SP4180-8 jest przystosowany do szybkiego montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Posiada zatrzask umożliwiający pewne osadzenie bez użycia narzędzi.
