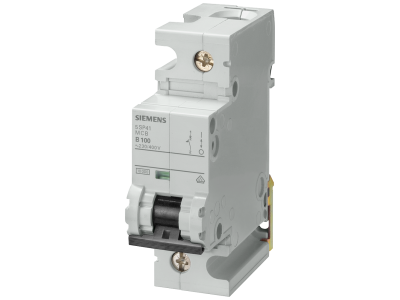

Wyłącznik nadprądowy 230/400V 10kA, 1-bieg., D, 100A, głęb.=70mm | 5SP4191-8 Siemens

Alternatywny kod produktu: 5SP41918

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens 5SP4191-8 to jednobiegunowy automat zabezpieczający o charakterystyce D, przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążenia i zwarcia. Dzięki prądowi znamionowemu 100 A oraz zdolności zwarciowej 10 kA zapewnia skuteczną ochronę w obwodach o znacznym obciążeniu i wysokich prądach rozruchowych. Urządzenie należy do serii SENTRON i charakteryzuje się komfortową techniką montażu oraz uniwersalnym wzornictwem.

• Prąd znamionowy 100 A: Umożliwia bezpieczną pracę w obwodach o dużym poborze mocy, minimalizując ryzyko przegrzania i uszkodzenia izolacji.
• Charakterystyka D: Zaprojektowana do zabezpieczania odbiorników o wysokim prądzie rozruchowym (np. silniki, transformatory), eliminując zbędne wyłączenia podczas normalnego rozruchu.
• Zdolność zwarciowa 10 kA (230/400 V): Gwarantuje pewne wyłączenie nawet przy dużych prądach zwarciowych, chroniąc personel i instalację.
• Wskaźnik położenia przełączania: Wyraźnie widoczny na przednim panelu, ułatwia szybkie sprawdzenie stanu łącznika bez konieczności demontażu.
• Kod DataMatrix: Nadrukowany na obudowie, umożliwia szybki dostęp do danych technicznych i identyfikację urządzenia.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z regulacjami dla aparatury modułowej. Urządzenie zaprojektowano z myślą o ochronie przed dotykiem bezpośrednim (standardowo stosowana ochrona przed obejmowaniem).

Zastosowanie

Wyłącznik nadprądowy 5SP4191-8 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem, szczególnie przy odbiornikach o charakterystykach indukcyjnych. Idealnie nadaje się do:

• Zabezpieczania obwodów silnikowych w przemyśle i infrastrukturze.
• Ochrony linii zasilających transformatory, dławiki i inne urządzenia z dużym prądem rozruchowym.
• Stosowania w rozdzielnicach głównych i podrozdzielniach budynków przemysłowych, komercyjnych i użyteczności publicznej.
• Zabezpieczania obwodów sterowania oraz instalacji fotowoltaicznych (przy odpowiednim doborze charakterystyki).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Przekrój przewodów dobierz do prądu znamionowego 100 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta (zwykle 2–2,5 Nm). Po zamontowaniu sprawdź działanie mechanizmu przełączania.

FAQ

• Czy wyłącznik nadprądowy ma podświetlenie? Nie, model 5SP4191-8 nie posiada wbudowanego podświetlenia. Stan łącznika można odczytać z integralnego wskaźnika położenia (biało-czerwony pasek).
• Jaki jest stopień ochrony tego wyłącznika? Standardowo aparatura modułowa montowana w rozdzielnicy zapewnia stopień ochrony IP20 (ochrona przed dotykiem palcem). W przypadku pracy w warunkach podwyższonej wilgotności lub zapylenia należy zastosować dodatkową obudowę o wyższym IP.
• Do czego służy charakterystyka D w tym wyłączniku? Charakterystyka D oznacza, że wyłącznik jest odporny na krótkotrwałe prądy rozruchowe do 10–20-krotności prądu znamionowego. Jest więc dedykowany do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie udarowym.
