Wyłącznik nadprądowy 400V 10kA, 3-bieg., C, 80A, głęb.=70mm | 5SP4380-7 Siemens

Alternatywny kod produktu: 5SP43807

Opis i Kluczowe Cechy

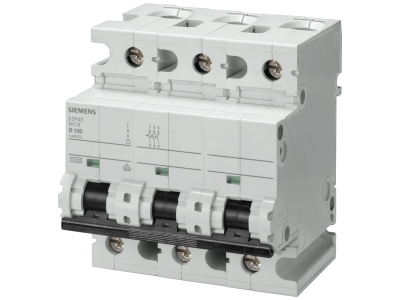

Wyłącznik nadprądowy Siemens 5SP4380-7 z serii SENTRON to trzybiegunowy automat zabezpieczający o prądzie znamionowym 80 A i charakterystyce C. Zaprojektowany do ochrony obwodów przed skutkami przeciążeń i zwarć, zapewnia bezpieczeństwo personelu oraz chronionych urządzeń. Dzięki zdolności wyłączania 10 kA przy napięciu 400 V sprawdza się w instalacjach o podwyższonym ryzyku zwarciowym. Kompaktowa głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 80 A: Umożliwia zabezpieczenie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• Charakterystyka wyzwalania C: Zapewnia selektywną ochronę w instalacjach, gdzie występują prądy rozruchowe (np. silniki, transformatory), eliminując zbędne wyłączenia.
• Zdolność wyłączania 10 kA przy 400 V AC: Gwarantuje skuteczne przerwanie prądu zwarciowego bez uszkodzenia urządzenia, zwiększając bezpieczeństwo instalacji.
• 3 bieguny (3P): Przeznaczony do ochrony obwodów trójfazowych, zapewnia jednoczesne odłączenie wszystkich faz w razie awarii.

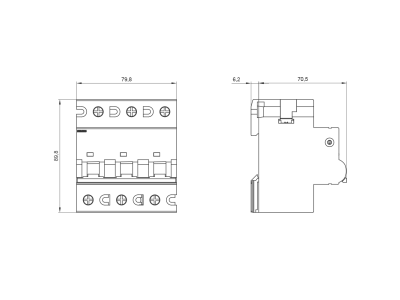

• Głębokość zabudowy 70 mm: Możliwość instalacji w płytkich rozdzielnicach, oszczędza miejsce i ułatwia prowadzenie przewodów.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SP4380-7 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Gwarantuje to bezpieczną pracę w standardowych instalacjach niskiego napięcia, spełniając wymagania dotyczące ochrony przeciwporażeniowej i ogniowej.

Zastosowanie

Wyłącznik nadprądowy Siemens 5SP4380-7 znajduje zastosowanie zarówno w budownictwie mieszkaniowym, jak i obiektach przemysłowych oraz infrastrukturalnych, gdzie wymagana jest niezawodna ochrona obwodów trójfazowych.

• Ochrona głównych linii zasilających w rozdzielnicach budynków mieszkalnych i biurowych.
• Zabezpieczenie obwodów silnikowych w maszynach i urządzeniach przemysłowych.
• Stosowanie w instalacjach fotowoltaicznych oraz systemach ogrzewania elektrycznego (np. pompy ciepła, kotły).
• Ochrona obwodów oświetleniowych i gniazd w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony dostosowanym do warunków otoczenia. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów dobierać zgodnie z obciążalnością prądową i długością linii. Moment dokręcania zacisków oraz rodzaj końcówek – według dokumentacji producenta. Po montażu sprawdzić działanie wyłącznika poprzez ręczne włączenie i wyłączenie.

FAQ

• Czy wyłącznik nadprądowy 5SP4380-7 posiada wbudowany styk pomocniczy? Nie, w standardowej wersji nie jest wyposażony w styki pomocnicze. Można je jednak dołożyć za pomocą dedykowanych akcesoriów serii SENTRON (np. styki sygnalizacyjne lub wyzwalacze wzrostowe/zanikowe).
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje konkretnego stopnia IP dla samego wyłącznika. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga ochronę IP20 (ochrona przed palcami i ciałami stałymi powyżej 12,5 mm). Szczegółowe dane należy sprawdzić w karcie katalogowej rozdzielnicy.
• Czy charakterystyka C oznacza, że wyłącznik jest przeznaczony wyłącznie do obciążeń rezystancyjnych? Nie. Charakterystyka C (wyzwalanie przy 5-10 krotności prądu znamionowego) jest optymalna do ochrony obwodów z obciążeniami indukcyjnymi i pojemnościowymi, gdzie występują prądy rozruchowe, np. silniki, transformatory, kondensatory. W obwodach czysto rezystancyjnych (np. grzałki) równie dobrze sprawdzi się charakterystyka B.
