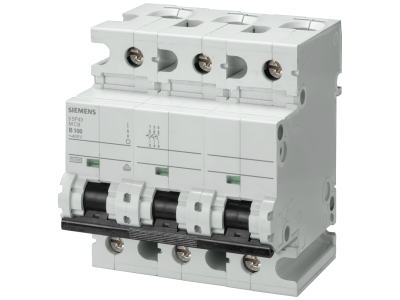

Wyłącznik nadprądowy 400V 10kA, 3-bieg., C, 125A, głęb.=70mm | 5SP4392-7 Siemens

Alternatywny kod produktu: 5SP43927

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens 5SP4392-7 z serii SENTRON to trójbiegunowy automat zabezpieczający o prądzie znamionowym 125 A i zdolności łączeniowej 10 kA przy napięciu 400 V AC. Dzięki charakterystyce wyzwalania C jest optymalnie dopasowany do obwodów z odbiornikami o podwyższonym prądzie rozruchowym, takimi jak silniki, transformatory czy zespoły oświetleniowe. Głębokość zabudowy wynosi 70 mm, co ułatwia instalację w standardowych rozdzielnicach.

• Prąd znamionowy 125 A: umożliwia zabezpieczenie obwodów o znacznym obciążeniu – silników, maszyn przemysłowych i linii zasilających – bez ryzyka nieuzasadnionego wyzwalania.
• Zdolność łączeniowa 10 kA (400 V AC): zapewnia skuteczne wyłączenie przy zwarciu o dużej mocy, chroniąc personel i instalację przed skutkami przepływu prądu zwarciowego.
• Charakterystyka wyzwalania C: wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – idealna do obwodów z odbiornikami o charakterze indukcyjnym i rozruchowym.
• Konstrukcja 3-biegunowa (3P): jednoczesne odłączenie wszystkich faz w instalacjach trójfazowych, co gwarantuje pełną ochronę przed pracą niesymetryczną.
• Widoczny wskaźnik położenia przełączania oraz kod DataMatrix: wskaźnik pozwala szybko ocenić stan wyłącznika, a kod DataMatrix na przednim panelu umożliwia błyskawiczny dostęp do danych technicznych i informacji serwisowych.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SP4392-7 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych. Standardowo stosowana ochrona przed obejmowaniem i dotykiem zwiększa bezpieczeństwo podczas montażu i eksploatacji.

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu, charakterystyce C i zdolności zwarciowej 10 kA, wyłącznik 5SP4392-7 sprawdza się w zabezpieczaniu obwodów o dużym poborze mocy, szczególnie w obiektach przemysłowych, handlowych i użyteczności publicznej.

• Zabezpieczanie linii zasilających silniki elektryczne, pompy, wentylatory i sprężarki o znacznym prądzie rozruchowym.
• Ochrona trójfazowych odbiorników w rozdzielnicach głównych i podrozdzielnicach w instalacjach przemysłowych.
• Stosowanie w obwodach transformatorów, dławików i innych urządzeń wymagających charakterystyki C.
• Element kompleksowego systemu ochrony SENTRON – ujednolicone komponenty dodatkowe ułatwiają rozbudowę i modernizację rozdzielnic.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową oraz warunkami instalacji. Moment dokręcania zacisków – według zaleceń producenta zawartych w dokumentacji technicznej.

FAQ

• Jaką charakterystykę wyzwalania ma wyłącznik 5SP4392-7? Wyłącznik posiada charakterystykę C, co oznacza wyzwalanie przy prądzie 5–10 razy większym od prądu znamionowego. Jest przeznaczony do zabezpieczania obwodów z odbiornikami o podwyższonym prądzie rozruchowym, np. silników elektrycznych.
• Jaka jest zdolność zwarciowa tego modelu? Zdolność łączeniowa wynosi 10 kA przy napięciu 400 V AC, co pozwala na bezpieczne wyłączenie zwarć o dużej mocy w instalacjach przemysłowych i komercyjnych.
• Czy wyłącznik posiada oznaczenie DataMatrix? Tak, na przedniej stronie wyłącznika znajduje się kod DataMatrix, który umożliwia szybki dostęp do informacji o urządzeniu, takich jak dane techniczne, numer seryjny i data produkcji, co ułatwia identyfikację i zarządzanie w systemach monitoringu.
