Wyłącznik nadprądowy 400 V 10 kA, 3-bieg., C, 100 A, głęb.=70 mm | 5SP4391-7 Siemens

Alternatywny kod produktu: 5SP43917

Opis i Kluczowe Cechy

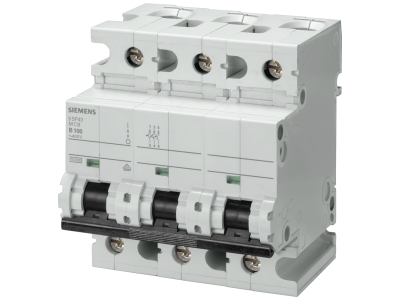

Wyłącznik nadprądowy 5SP4391-7 to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 100 A i charakterystyce wyzwalania C. Przeznaczony do pracy w sieciach 400 V AC, oferuje zdolność zwarciową 10 kA, co zapewnia skuteczną ochronę przed skutkami zwarć w obwodach o znacznym obciążeniu. Głębokość modułu wynosi 70 mm, co ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 100 A: Umożliwia bezpieczną pracę w obwodach o dużym poborze prądu bez ryzyka przeciążenia przewodów i styków.
• Charakterystyka wyzwalania C: Zaprojektowana do ochrony obwodów z silnikami, transformatorami i innymi odbiornikami o umiarkowanych prądach rozruchowych – gwarantuje selektywność i szybkie zadziałanie przy zwarciu.
• Zdolność zwarciowa 10 kA: Wysoki poziom wytrzymałości na prądy zwarciowe, kluczowy dla bezpieczeństwa instalacji w warunkach przemysłowych i komercyjnych.
• Napięcie znamionowe 400 V: Przystosowany do sieci trójfazowych, powszechnie stosowanych w obiektach przemysłowych i budynkach użyteczności publicznej.

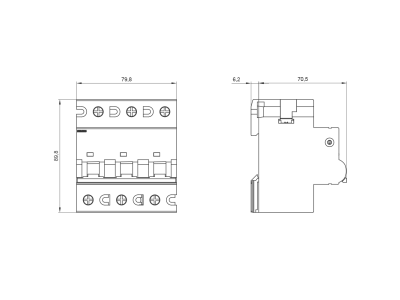

• Głębokość 70 mm: Kompaktowa budowa ułatwia montaż w rozdzielnicach modułowych na szynie TH35, oszczędzając miejsce w szafie.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych (EN 60898-1) oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej. Przeznaczony do montażu w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy 5SP4391-7 znajduje zastosowanie w układach wymagających niezawodnej ochrony przed zwarciem i przeciążeniem w obwodach o dużym prądzie znamionowym. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących rozdzielnic.

• Zabezpieczanie głównych obwodów rozdzielczych w halach przemysłowych, magazynach i obiektach komercyjnych.
• Ochrona linii zasilających maszyny, urządzenia produkcyjne oraz agregaty o znacznym poborze mocy.
• Stosowany jako zabezpieczenie przed zwarciem w instalacjach z odbiornikami o charakterystyce rozruchowej wymagającej charakterystyki C (np. sprężarki, pompy, wentylatory).
• Element rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej (szkoły, szpitale, biurowce).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego 5SP4391-7 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i zasadami sztuki elektrycznej. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające oraz upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz do prądu znamionowego 100 A (np. 25 mm² Cu dla miedzi) zgodnie z normą PN-IEC 60364. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta – typowo 2–3 Nm (zalecany moment na zaciskach 2,5 Nm). Nie przekraczaj zalecanych wartości, aby uniknąć uszkodzenia obudowy lub połączeń.

FAQ

• Czy wyłącznik nadprądowy posiada podświetlenie? Nie, model 5SP4391-7 jest standardowym wyłącznikiem nadprądowym bez funkcji podświetlenia. Sygnalizacja zadziałania opiera się na mechanicznym wskaźniku pozycji (biegun w dół/do góry).
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje stopnia IP w danych katalogowych. Jako aparat modułowy przeznaczony do montażu w rozdzielnicy, w warunkach normalnej eksploatacji przyjmuje się typowy stopień ochrony IP20 (ochrona przed dostępem palcem i ciałami stałymi >12 mm).
• Jaka jest charakterystyka wyzwalania i do czego jest dedykowana? Charakterystyka C oznacza, że wyłącznik wyzwala w zakresie 5–10 krotności prądu znamionowego. Jest optymalna do ochrony obwodów z silnikami, transformatorami i innymi odbiornikami generującymi umiarkowane prądy rozruchowe (np. pompy, sprężarki, wentylatory).
