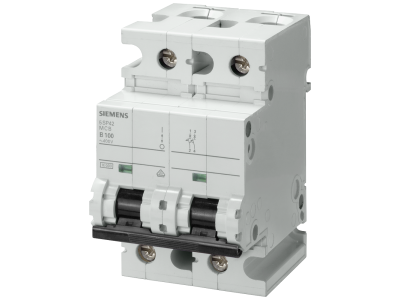

Wyłącznik nadprądowy 400V 10kA, 2-bieg., B, 125A, głęb.=70mm | 5SP4292-6 Siemens

Alternatywny kod produktu: 5SP42926

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens 5SP4292-6 z serii SENTRON to dwubiegunowy automat zabezpieczający o prądzie znamionowym 125A, charakterystyce B i napięciu znamionowym 400V AC. Dzięki zdolności zwarciowej 10kA zapewnia skuteczną ochronę instalacji przed skutkami przeciążeń i zwarć. Kompaktowa głębokość 70 mm ułatwia montaż w rozdzielnicach, a przemyślana konstrukcja gwarantuje niezawodność w wymagających zastosowaniach przemysłowych i infrastrukturalnych.

• Prąd znamionowy 125 A: Umożliwia bezpieczne zabezpieczenie obwodów o dużym obciążeniu, np. w rozdzielnicach głównych lub zasilaniu maszyn, bez ryzyka przegrzania.
• Charakterystyka B: Zapewnia szybkie wyłączanie przy prądach zwarciowych, idealna do ochrony obwodów z urządzeniami elektronicznymi i instalacjami mieszkaniowymi.
• Zdolność zwarciowa 10 kA (400 V AC): Gwarantuje bezpieczne przerwanie prądów zwarciowych do 10 000 A, chroniąc personel i dalszą część instalacji.
• Napięcie znamionowe 400 V AC: Przeznaczony do pracy w sieciach trójfazowych, co czyni go uniwersalnym rozwiązaniem dla obwodów niskiego napięcia.

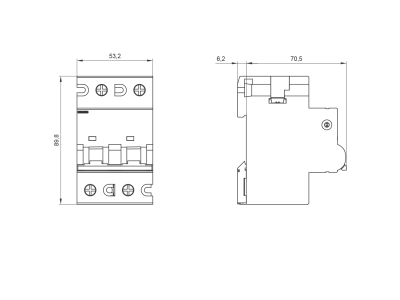

• Głębokość 70 mm: Kompaktowa obudowa pozwala na łatwe rozmieszczenie w rozdzielnicach nawet przy ograniczonej przestrzeni.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SP4292-6 spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych do instalacji niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt zaprojektowano z zachowaniem najwyższych standardów bezpieczeństwa i jakości charakterystycznych dla rodziny SENTRON.

Zastosowanie

Wyłącznik nadprądowy 5SP4292-6 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniem i zwarciem. Dzięki parametrom 125A i charakterystyce B sprawdza się w instalacjach o dużym prądzie znamionowym oraz w obwodach z wrażliwymi urządzeniami.

• Ochrona linii zasilających w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Zabezpieczenie obwodów odbiorników o znacznej mocy, np. silników, grzałek, pieców.
• Stosowanie w instalacjach tymczasowych na budowach, gdzie wymagana jest pewność wyłączenia przy przeciążeniu.
• Jako element systemów automatyki budynkowej w obwodach zasilania szaf sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego Siemens 5SP4292-6 może być wykonywany wyłącznie przez personel posiadający uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przekrój przewodów przyłączeniowych dobierz zgodnie z prądem znamionowym 125 A (np. 35 mm² Cu) oraz obowiązującymi normami. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną producenta (zalecane 2-3 Nm dla typowych zacisków śrubowych). Zapewnij odpowiednią wentylację w rozdzielnicy, aby uniknąć nadmiernego nagrzewania się urządzenia.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka B – prąd zadziałania zwarciowego wynosi od 3 do 5 In. Oznacza to szybkie wyłączenie przy niskich prądach zwarciowych, co chroni wrażliwe odbiorniki.
• Jaka jest zdolność zwarciowa wyłącznika 5SP4292-6? Zdolność zwarciowa (Icn) wynosi 10 kA przy napięciu 400 V AC, co zapewnia bezpieczne przerwanie prądu zwarciowego do 10 000 A.
• Czy wyłącznik nadaje się do montażu na szynie DIN TH35? Tak, jest to standardowa aparatura modułowa montowana na szynie TH35 (zgodnie z ogólną praktyką branżową). Należy przy tym przestrzegać zaleceń montażowych producenta.
