Wyłącznik na klucz trójpozycyjny 6A biały, 2 moduły, Mosaic | 077073 Legrand

Opis i Kluczowe Cechy

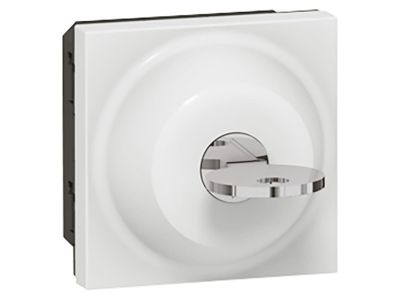

Wyłącznik na klucz trójpozycyjny Mosaic (symbol 077073) to przełącznik z pozycją „stop", przystosowany do pracy przy napięciu do 250 V~ i prądzie znamionowym 6 A. Urządzenie zajmuje 2 moduły w rozdzielnicy, co pozwala na oszczędne wykorzystanie miejsca na szynie DIN. Dzięki zastosowaniu klucza RONIS nr 601, wyjmowanego w każdej z trzech pozycji, zapewnia podwyższone bezpieczeństwo obsługi poprzez uniemożliwienie przypadkowego przełączenia bez autoryzacji.

• Prąd znamionowy 6 A: Gwarantuje bezpieczną pracę w obwodach sterowniczych i sygnalizacyjnych o umiarkowanym obciążeniu, eliminując ryzyko przegrzania styków w normalnych warunkach eksploatacji.
• Napięcie znamionowe 250 V~: Umożliwia stosowanie w typowych instalacjach jednofazowych o napięciu 230/250 V, zgodnie z wymaganiami większości systemów sterowania.
• Trzy pozycje pracy z funkcją „stop": Umożliwia wybór dwóch kierunków lub stanu wyłączenia (pozycja środkowa), co jest szczególnie przydatne przy sterowaniu napędami rewersyjnymi.
• Klucz RONIS nr 601 wyjmowany w każdej pozycji: Zwiększa bezpieczeństwo – brak możliwości zmiany ustawienia przez osoby nieupoważnione, a także ochrona przed przypadkowym uruchomieniem podczas konserwacji.
• Kompaktowa budowa 2 moduły: Oszczędza miejsce w rozdzielnicy, ułatwia zabudowę w standardowych obudowach modułowych.

Zgodność z Normami

Producent deklaruje zgodność z obowiązującymi normami europejskimi oraz certyfikacją CE. Urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami dyrektyw Unii Europejskiej. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Wyłącznik na klucz Mosaic 077073 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, autoryzowane przełączanie obwodów sterowniczych.

• Sterowanie ruchem silników elektrycznych (np. lewo/prawo/stop) w maszynach przemysłowych.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Sygnalizacja stanów pracy – możliwość wyboru trybu przy użyciu klucza.
• Automatyka budynkowa – przełączanie trybów oświetlenia, wentylacji lub bram z poziomu rozdzielnicy.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Wyłącznik montowany jest na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Szerokość modułu – 2 jednostki (ok. 36 mm). Momenty dokręcania śrub połączeniowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 6 A.

FAQ

• Czy wyłącznik jest podświetlany? Producent nie przewiduje podświetlenia. Wyłącznik nie zawiera wbudowanego wskaźnika LED – stan przełączenia należy odczytywać z położenia klucza i oznaczeń na obudowie.
• Jaki stopień ochrony ma to urządzenie? W dostarczonych danych nie podano stopnia ochrony IP. Typowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20. W przypadku pracy w innych warunkach należy zastosować odpowiednią obudowę zewnętrzną.
• Czy klucz można wyjąć tylko w pozycji stop? Nie – klucz RONIS nr 601 jest wyjmowany w każdej z trzech pozycji (w tym w pozycjach roboczych). Umożliwia to zablokowanie danego stanu pracy przez upoważnionego operatora.
