Wyłącznik na klucz, 3-pozycyjny, do zamka 0697 95-2 moduły 6A-250V, biały, Mosaic | 077075 Legrand

Opis i Kluczowe Cechy

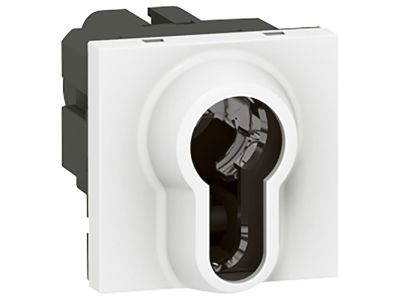

Wyłącznik na klucz 3-pozycyjny Mosaic (symbol 077075) to przełącznik z pozycją „stop”, przystosowany do montażu w rozdzielnicach modułowych. Wyposażony w mechanizm o szerokości 2 modułów, umożliwia bezpieczne przełączanie obwodów o prądzie 6 A przy napięciu 250 V AC. Możliwość dołączenia wkładki zamka (nr ref. 069795) zapewnia dodatkową ochronę przed nieuprawnionym użyciem.

• Prąd znamionowy 6 A: gwarantuje niezawodną pracę w obwodach oświetleniowych i małych odbiorników bez ryzyka przeciążeń styków.
• Napięcie 250 V AC: dostosowany do typowych sieci niskiego napięcia, co czyni go uniwersalnym rozwiązaniem w instalacjach budynkowych.
• Trzy pozycje przełączania (z pozycją „stop”): umożliwiają wybór jednego z dwóch stanów załączenia oraz wyraźne odcięcie obwodu w pozycji środkowej.
• Szerokość 2 modułów (36 mm): oszczędza miejsce w rozdzielnicy i jest kompatybilny z większością systemów modułowych na szynie TH35.
• Możliwość wyposażenia we wkładkę zamka 069795: pozwala na blokowanie wyłącznika w wybranej pozycji, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich i posiada oznaczenie CE. Zaleca się montaż zgodnie z instrukcją producenta oraz przepisami bezpieczeństwa obowiązującymi w kraju użytkowania.

Zastosowanie

Wyłącznik kluczykowy Mosaic sprawdza się w instalacjach wymagających selektywnego sterowania obwodami oraz zabezpieczenia przed przypadkowym lub nieautoryzowanym użyciem. Idealny do:

• Sterowania oświetleniem z funkcją wyłączenia awaryjnego (pozycja „stop”).
• Blokowania obwodów sygnalizacyjnych, alarmowych lub wentylacyjnych – dostęp tylko dla uprawnionego personelu.
• Pracy jako przełącznik wyboru trybów w systemach automatyki budynkowej.
• Nadzorowania procesów technologicznych w obiektach przemysłowych i użyteczności publicznej.

Wskazówki Montażowe

Wyłącznik powinien być montowany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów dobrać zgodnie z prądem 6 A i obowiązującymi normami. Moment dokręcania śrub zacisków – według dokumentacji producenta (zwykle 0,5–0,8 Nm).

FAQ

• Czy wyłącznik posiada podświetlenie LED? Nie, produkt nie jest wyposażony w podświetlenie. W celu sygnalizacji stanu zaleca się osobną lampkę kontrolną.
• Jaki jest stopień ochrony (IP) wyłącznika? Dla części montowanych wewnątrz rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed ciałami stałymi >12 mm). Dokładne dane IP nie zostały podane przez producenta, dlatego zalecamy montaż w obudowie o odpowiedniej klasie szczelności.
• Jak działa mechanizm przełączania? To wyłącznik przełączany z trójpozycyjnym wyborem: dwie skrajne pozycje załączeniowe oraz środkowa pozycja „stop”, która odcina obwód. Przełączanie odbywa się za pomocą klucza (wkładka zamka dostępna osobno pod numerem 069795).
