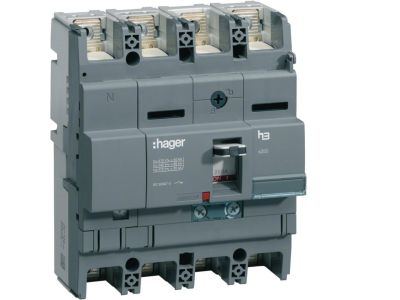

Wyłącznik mocy x250 4P 40kA 200A TM | HNB201H Hager

Opis i Kluczowe Cechy

Wyłącznik mocy x250 o symbolu HNB201H to czterobiegunowy wyłącznik mocy o prądzie znamionowym 200 A i zdolności zwarciowej 40 kA w charakterystyce TM (termomagnetycznej). Stanowi skuteczne zabezpieczenie przewodów i kabli przed skutkami zwarć i przeciążeń w instalacjach elektrycznych.

• Prąd znamionowy 200 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, chroniąc przewody przed przeciążeniem termicznym.
• Zdolność zwarciowa 40 kA: Gwarantuje skuteczne wyłączenie w przypadku zwarcia o wysokim prądzie, zwiększając bezpieczeństwo instalacji.
• Liczba biegunów 4P: Zabezpiecza jednocześnie trzy fazy i przewód neutralny w układach trójfazowych z wydzielonym N.
• Charakterystyka TM (termomagnetyczna): Łączy ochronę przed przeciążeniami (człon termiczny) i zwarciami (człon magnetyczny) w jednym urządzeniu.
• Seria x250: Zaawansowana konstrukcja dedykowana do rozdzielnic głównych i przemysłowych, zapewniająca niezawodność w trudnych warunkach.

Zgodność z Normami

Wyłącznik mocy HNB201H spełnia wymagania europejskich norm IEC/EN dotyczących wyłączników mocy oraz posiada certyfikat CE. Został zaprojektowany zgodnie z aktualnymi standardami bezpieczeństwa dla aparatury zabezpieczającej w instalacjach elektrycznych.

Zastosowanie

Wyłącznik mocy x250 to uniwersalne rozwiązanie do ochrony obwodów w instalacjach trójfazowych. Przeznaczony jest do montażu w rozdzielnicach głównych i podrozdzielnicach.

• Ochrona kabli i przewodów przed skutkami zwarć i przeciążeń w instalacjach elektrycznych.
• Zabezpieczanie obwodów rozdzielnic głównych w budynkach przemysłowych, handlowych i użyteczności publicznej.
• Stosowanie w układach trójfazowych z przewodem neutralnym jako wyłącznik główny lub odgałęźny.
• Ochrona odbiorników o dużym poborze mocy, np. silników, nagrzewnic, transformatorów.

Wskazówki Montażowe

Montaż wyłącznika mocy może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z obowiązującymi normami oraz obciążalnością prądową (maksymalny przekrój wg dokumentacji producenta). Moment dokręcania zacisków stosuj według danych podanych w instrukcji montażu. Zapewnij odpowiednią wentylację wewnątrz rozdzielnicy.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika HNB201H? Zdolność zwarciowa wynosi 40 kA, co oznacza, że wyłącznik jest w stanie bezpiecznie wyłączyć prąd zwarciowy o wartości do 40 000 A.
• Czy wyłącznik nadaje się do ochrony silników? Charakterystyka TM zapewnia ochronę przed przeciążeniami i zwarciami, co sprawdza się w obwodach silnikowych. Należy jednak dobrać odpowiedni prąd znamionowy i charakterystykę wyzwalania do konkretnego silnika.
• Ile biegunów ma ten wyłącznik? Wyłącznik mocy HNB201H posiada 4 bieguny (4P), co umożliwia jednoczesne rozłączanie trzech faz i przewodu neutralnego.
