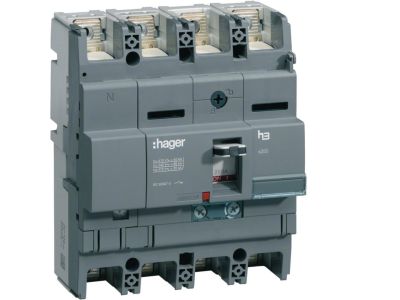

Wyłącznik mocy x250 4P 40kA 160A TM | HNB161H Hager

Opis i Kluczowe Cechy

Wyłącznik mocy x250 o symbolu HNB161H to czterobiegunowe urządzenie przeznaczone do ochrony obwodów przed skutkami zwarć i przeciążeń. Dzięki prądowi znamionowemu 160 A oraz zdolności zwarciowej 40 kA zapewnia bezpieczną pracę w rozdzielnicach głównych i przemysłowych instalacjach elektrycznych. Wyposażony w wyzwalacz termiczno-magnetyczny (TM) umożliwia precyzyjną kontrolę nad przeciążeniami i zwarciami.

• Prąd znamionowy 160 A: Umożliwia zabezpieczenie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania przewodów i awarii.
• Zdolność zwarciowa 40 kA: Gwarantuje skuteczne przerywanie prądów zwarciowych w instalacjach przemysłowych i budynkach użyteczności publicznej.
• 4 bieguny (4P): Zabezpiecza jednocześnie trzy fazy i przewód neutralny, co jest wymagane w sieciach TN i TT.
• Wyzwalacz TM (termiczno-magnetyczny): Łączy ochronę przeciążeniową (element termiczny) i zwarciową (element magnetyczny) w jednym urządzeniu.
• Szerokość modułu zgodna z DIN: Umożliwia łatwy montaż w standardowych rozdzielnicach na szynie TH35.

Zgodność z Normami

Wyłącznik mocy x250 jest zaprojektowany zgodnie z europejskimi normami dla wyłączników nadprądowych i mocy, posiada oznaczenie CE. Spełnia wymagania dyrektyw niskonapięciowych, co potwierdza jego bezpieczeństwo i niezawodność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Wyłącznik mocy x250 sprawdza się jako główne zabezpieczenie w rozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych. Jego parametry pozwalają na wszechstronne wykorzystanie w obwodach o dużym zapotrzebowaniu na prąd.

• Ochrona kabli i przewodów w rozdzielnicach głównych (RG) – zabezpieczenie przed przeciążeniami i zwarciami.
• Zabezpieczenie obwodów odbiorników przemysłowych, takich jak silniki, piece, maszyny produkcyjne.
• Stosowanie w instalacjach z sieciami TN-S, TN-C-S oraz TT – 4-biegunowa konfiguracja umożliwia rozłączenie wszystkich przewodów fazowych i neutralnego.
• Idealny jako wyłącznik główny w systemach zasilania awaryjnego (UPS) oraz rozdzielnicach obiektów użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika mocy x250 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami dla prądu 160 A. Momenty dokręcania zacisków muszą być zgodne z dokumentacją producenta – nieznajomość wartości może prowadzić do przegrzania połączeń. Po instalacji sprawdź poprawność działania poprzez próbne załączenie pod obciążeniem.

FAQ

• Czy wyłącznik mocy x250 ma wyzwalacz termiczny i magnetyczny? Tak, model HNB161H wyposażony jest w wyzwalacz TM (termiczno-magnetyczny), który zapewnia ochronę przed przeciążeniami (element bimetaliczny) oraz zwarciami (cewka elektromagnetyczna).
• Jaką zdolność zwarciową ma ten wyłącznik? Deklarowana zdolność zwarciowa wynosi 40 kA – jest to wartość wystarczająca do bezpiecznego odłączania prądów zwarciowych w typowych instalacjach przemysłowych i budynkach użyteczności publicznej.
• Czy mogę go zamontować w standardowej rozdzielnicy? Tak, wyłącznik jest przystosowany do montażu na szynie TH35 (DIN) – szerokość modułu jest zgodna z systemem modułowym stosowanym w większości rozdzielnic.
