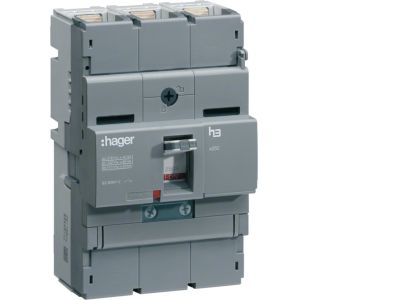

Wyłącznik mocy x250 3P 40kA 160A TM | HNB160H Hager

Opis i Kluczowe Cechy

Wyłącznik mocy serii x250 o symbolu HNB160H to trójbiegunowe urządzenie przeznaczone do ochrony kabli i przewodów przed skutkami zwarć oraz przeciążeń w instalacjach elektrycznych. Dzięki znamionowemu prądowi 160 A i zdolności wyłączania zwarciowego 40 kA zapewnia solidną ochronę w obwodach o wysokich wymaganiach wytrzymałościowych. Wyposażony w wyzwalacz termiczno-magnetyczny (TM), który łączy zabezpieczenie przeciążeniowe i zwarciowe w jednym module.

• Zdolność wyłączania zwarciowego 40 kA: Skuteczna ochrona w instalacjach o dużym potencjalnym prądzie zwarciowym, minimalizująca ryzyko uszkodzenia przewodów i urządzeń.
• Prąd znamionowy 160 A: Odpowiedni do zasilania obwodów głównych w rozdzielnicach przemysłowych i komercyjnych, gwarantujący bezpieczną pracę bez przegrzewania się styków.
• Wyzwalacz termiczno-magnetyczny (TM): Podwójna ochrona – termiczna przed przeciążeniem i magnetyczna przed zwarciem – w jednej charakterystyce.
• Konstrukcja 3-biegunowa (3P): Przeznaczona do trójfazowych sieci energetycznych, umożliwiająca równoczesne odłączanie wszystkich faz.
• Seria x250: Sprawdzona platforma konstrukcyjna zapewniająca powtarzalną jakość i łatwość integracji w rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik mocy HNB160H został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania i zgodność z wymogami dyrektyw niskonapięciowych. Produkt spełnia standardy branżowe dla aparatury modułowej stosowanej w instalacjach elektrycznych.

Zastosowanie

Wyłącznik mocy x250 3P 40kA 160A TM znajduje zastosowanie przede wszystkim w układach ochrony kabli i przewodów przed zwarciami i przeciążeniami. Sprawdza się w obwodach o dużym obciążeniu prądowym, gdzie niezawodność wyłączenia ma krytyczne znaczenie.

• Ochrona linii zasilających w rozdzielnicach głównych budynków przemysłowych i handlowych.
• Zabezpieczenie przewodów w instalacjach o wysokiej mocy przyłączonej, np. maszyn produkcyjnych, hal magazynowych.
• Stosowany jako wyłącznik główny w tablicach rozdzielczych, umożliwiający ręczne odcięcie zasilania całej instalacji.
• Element systemów dystrybucji energii w obiektach użyteczności publicznej, gdzie wymagana jest wysoka zdolność zwarciowa.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mocy może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przyłączanych przewodów należy dobrać zgodnie z wartością prądu znamionowego 160 A oraz lokalnymi przepisami. Moment dokręcania zacisków – według dokumentacji technicznej producenta. Po zakończeniu montażu sprawdzić poprawność połączeń przed załączeniem napięcia.

FAQ

• Co oznacza oznaczenie "TM" w nazwie wyłącznika? Symbol "TM" wskazuje na wyzwalacz termiczno-magnetyczny. Część termiczna chroni przed przeciążeniem (długotrwały prąd powyżej wartości znamionowej), natomiast część magnetyczna reaguje na nagłe skoki prądu (zwarciowe).
• Jaki jest stopień ochrony wyłącznika? Wyłącznik mocy x250 przeznaczony jest do montażu wewnątrz rozdzielnic w suchych pomieszczeniach. Standardowy stopień ochrony dla aparatury modułowej w rozdzielnicy to IP20 (ochrona przed ciałami stałymi powyżej 12 mm). Szczegółowe dane dla konkretnego egzemplarza należy sprawdzić w karcie katalogowej producenta.
• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? W dostarczonym opisie nie ma informacji o podświetleniu ani wbudowanym wskaźniku zadziałania. Standardowo wyłączniki mocy tej serii nie są wyposażone w diody sygnalizacyjne – stan załączenia/rozłączenia ocenia się wizualnie po położeniu dźwigni.
