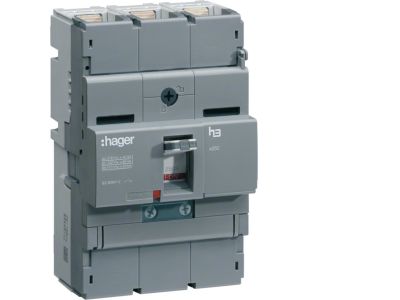

Wyłącznik mocy x250 3P 40kA 125A TM | HNB125H Hager

Opis i Kluczowe Cechy

Wyłącznik mocy serii x250, model HNB125H, to trójbiegunowe urządzenie ochronne o prądzie znamionowym 125 A i zdolności zwarciowej 40 kA. Wyposażony w wyzwalacz termiczno-magnetyczny (TM), zapewnia skuteczną ochronę kabli i przewodów przed skutkami przeciążeń i zwarć w instalacjach elektrycznych.

• Prąd znamionowy 125 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność zwarciowa 40 kA: Gwarantuje niezawodne wyłączenie przy wysokich prądach zwarcia, chroniąc instalację i odbiorniki.
• Wyzwalacz termiczno-magnetyczny (TM): Zapewnia ochronę przed przeciążeniami (element termiczny) oraz zwarciami (element magnetyczny) w jednym urządzeniu.
• Konstrukcja 3-biegunowa: Dedykowana do instalacji trójfazowych, umożliwia symetryczne zabezpieczenie wszystkich faz.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników mocy oraz posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami branży elektrycznej, co gwarantuje bezpieczeństwo i niezawodność w codziennej eksploatacji.

Zastosowanie

Wyłącznik mocy HNB125H znajduje zastosowanie w ochronie obwodów elektrycznych w budynkach przemysłowych, komercyjnych oraz w infrastrukturze energetycznej.

• Ochrona kabli i przewodów w rozdzielnicach głównych i podrozdzielnicach przed skutkami zwarć i przeciążeń.
• Zabezpieczenie obwodów trójfazowych odbiorników o dużym poborze mocy, takich jak silniki, grzałki, klimatyzatory.
• Stosowany jako wyłącznik główny w instalacjach wymagających wysokiej zdolności zwarciowej.
• W systemach dystrybucji energii w obiektach przemysłowych, gdzie niezawodne wyłączenie zwarciowe ma krytyczne znaczenie.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta, uwzględniając prąd znamionowy i warunki pracy.

FAQ

• Czy wyłącznik ma sygnalizację zadziałania? Producent nie podaje wbudowanego wskaźnika optycznego. Informację o stanie wyłącznika można odczytać położeniu dźwigni (załączony/wyłączony).
• Jaki stopień ochrony ma to urządzenie? W danych katalogowych nie podano stopnia IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20, co zapewnia ochronę przed ciałami stałymi o średnicy >12,5 mm. W przypadku montażu w warunkach zwiększonej wilgoci należy zastosować dodatkowe osłony.
• Jaką charakterystykę wyzwalacza posiada model HNB125H? Wyłącznik wyposażony jest w wyzwalacz termiczno-magnetyczny (TM) – element termiczny chroni przed przeciążeniami, a magnetyczny przed zwarciami. Nie są dostępne inne charakterystyki dla tego symbolu.
