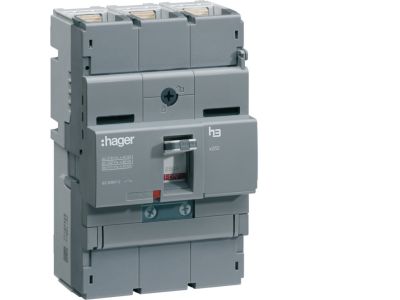

Wyłącznik mocy x250 3P 40kA 100A TM | HNB100H Hager

Opis i Kluczowe Cechy

Wyłącznik mocy serii x250 o symbolu HNB100H to trójbiegunowe urządzenie zabezpieczające, zaprojektowane do ochrony obwodów przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 100 A oraz zdolności zwarciowej 40 kA zapewnia niezawodną pracę w instalacjach o dużym obciążeniu. Charakterystyka TM (termomagnetyczna) łączy w sobie zabezpieczenie termiczne (przeciążeniowe) i magnetyczne (zwarciowe), co czyni go uniwersalnym rozwiązaniem w sieciach trójfazowych.

• Prąd znamionowy 100 A: Umożliwia bezpieczne prowadzenie obwodów o znacznym poborze mocy bez ryzyka przegrzania wyłącznika.
• Zdolność zwarciowa 40 kA: Gwarantuje wytrzymałość na bardzo wysokie prądy zwarciowe, minimalizując ryzyko uszkodzenia instalacji.
• Charakterystyka TM: Zintegrowane zabezpieczenie przeciążeniowe (bimetal) i zwarciowe (cewka elektromagnetyczna) zapewnia szybką i selektywną reakcję.
• 3 bieguny (3P): Przeznaczony do ochrony obwodów trójfazowych, powszechnie stosowanych w przemyśle i budynkach komercyjnych.
• Kompaktowa obudowa modułowa: Umożliwia łatwy montaż w rozdzielnicach na szynie DIN, oszczędzając miejsce.

Zgodność z Normami

Wyłącznik mocy HNB100H został zaprojektowany zgodnie z wymaganiami norm europejskich dotyczących aparatury modułowej. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik mocy x250 TM znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniem i zwarciem, szczególnie w układach trójfazowych. Sprawdza się w:

• Głównych rozdzielnicach elektrycznych w budynkach przemysłowych i komercyjnych.
• Zabezpieczaniu linii kablowych oraz tablic rozdzielczych o dużym obciążeniu.
• Ochronie silników elektrycznych i innych odbiorników trójfazowych (przy odpowiednim doborze charakterystyki).
• Instalacjach wymagających selektywności i ciągłości zasilania.

Wskazówki Montażowe

Montaż wyłącznika mocy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 100 A oraz obciążalności instalacji. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie jest napięcie robocze tego wyłącznika? Producent nie podał konkretnej wartości napięcia w dostarczonych danych. Wyłącznik przeznaczony jest do sieci trójfazowych niskiego napięcia – szczegółowe parametry należy sprawdzić w karcie katalogowej.
• Czy wyłącznik ma wbudowany styk pomocniczy lub sygnalizację? Nie, model HNB100H jest podstawową wersją wyłącznika mocy bez dodatkowych styków. Opcjonalne akcesoria mogą być dostępne w serii, ale nie są uwzględnione w danych produktu.
• Jaka jest charakterystyka wyzwalania TM? Charakterystyka TM oznacza, że wyłącznik ma dwa człony: termiczny (przeciążeniowy) o zwłoce czasowej oraz magnetyczny (zwarciowy) działający bezzwłocznie. Dokładne progi zadziałania (np. I²t) określa producent w dokumentacji.
