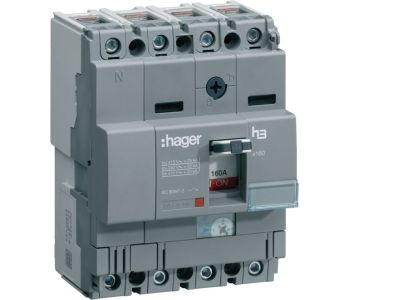

Wyłącznik mocy x160 4P 40kA 160A | HNA161H Hager

Opis i Kluczowe Cechy

Wyłącznik mocy serii x160, oznaczony symbolem HNA161H, to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 160 A i zdolności zwarciowej 40 kA. Dzięki wysokiej wydajności wyłączania zapewnia skuteczną ochronę instalacji przemysłowych przed skutkami zwarć i przeciążeń. Konstrukcja przystosowana do pracy w rozdzielnicach głównych oraz podrozdzielniach.

• Prąd znamionowy 160 A: umożliwia bezpieczne zasilanie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia przewodów.
• Zdolność zwarciowa 40 kA: gwarantuje niezawodne wyłączenie w przypadku zwarć o wysokim prądzie, chroniąc dalsze elementy instalacji.
• Wykonanie 4-biegunowe (4P): zapewnia kompleksowe zabezpieczenie przewodów trójfazowych z przewodem neutralnym – idealne do instalacji w układzie TN-C-S lub TN-S.
• Uniwersalne zastosowanie: sprawdza się w rozdzielnicach głównych, budynkach przemysłowych, obiektach użyteczności publicznej oraz infrastrukturze energetycznej.

Zgodność z Normami

Produkt spełnia wymagania stosowanych dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodność z europejskimi normami bezpieczeństwa oraz standardami DIN zapewnia niezawodność i legalność stosowania w profesjonalnych instalacjach elektrycznych. Dokumentacja techniczna produktu dostępna na życzenie.

Zastosowanie

Wyłącznik mocy x160 4P 160A 40kA przeznaczony jest do ochrony oraz rozłączania obwodów w sieciach niskiego napięcia. Stosowany w miejscach, gdzie wymagana jest wysoka ciągłość zasilania i odporność na obciążenia zwarciowe.

• Ochrona głównych szaf rozdzielczych w obiektach przemysłowych i handlowych.
• Zabezpieczenie doprowadzeń do transformatorów, agregatów prądotwórczych i systemów UPS.
• Rozłączanie obwodów podczas prac konserwacyjnych lub awaryjnych – wymagane widoczne odcięcie zasilania.
• Stosowany w instalacjach wymagających selektywności zabezpieczeń – jako wyłącznik poprzedzający mniejsze aparaty.

Wskazówki Montażowe

Montaż wyłącznika mocy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy instalować na szynie TH35 (zgodnie z dokumentacją producenta) lub na płycie montażowej – szczegóły podano w instrukcji. Przekrój przewodów przyłączeniowych dobrać do wartości prądu znamionowego i warunków środowiskowych. Momenty dokręcania zacisków muszą być zgodne z zaleceniami producenta, aby zapewnić trwałe i bezpieczne połączenie. Przed ponownym załączeniem sprawdzić poprawność podłączenia wszystkich biegunów.

FAQ

• Jaka jest zdolność wyłączania zwarciowego? Zdolność wyłączania zwarciowego wynosi 40 kA przy napięciu znamionowym (szczegóły w karcie katalogowej).
• Czy wyłącznik nadaje się do ochrony obwodów trójfazowych? Tak, wersja 4-biegunowa umożliwia zabezpieczenie przewodów L1, L2, L3 i N – idealna do układów 3-fazowych z przewodem neutralnym.
• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy (I_n) wynosi 160 A.
