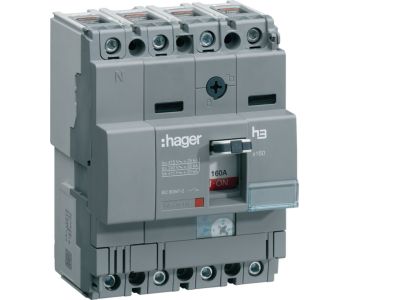

Wyłącznik mocy x160 4P 25kA 160A | HHA161H Hager

Opis i Kluczowe Cechy

Wyłącznik mocy 4P 160A 25kA o symbolu HHA161H przeznaczony jest do ochrony kabli i przewodów przed skutkami zwarć i przeciążeń w instalacjach elektrycznych. Dzięki prądowi znamionowemu 160 A oraz zdolności zwarciowej 25 kA zapewnia bezpieczne wyłączanie w warunkach wysokich obciążeń.

• Prąd znamionowy 160 A: pozwala na skuteczną ochronę obwodów o znacznym obciążeniu przed przegrzaniem i uszkodzeniem izolacji.
• Zdolność zwarciowa 25 kA: gwarantuje niezawodne wyłączenie nawet w przypadku silnych zwarć, minimalizując ryzyko uszkodzenia instalacji.
• Konstrukcja 4-polowa (4P): umożliwia jednoczesne rozłączanie wszystkich faz oraz przewodu neutralnego w sieciach trójfazowych.
• Ochrona kabli i przewodów: zbudowany zgodnie z przeznaczeniem do zabezpieczania przewodów przed skutkami termicznymi i dynamicznymi przeciążeń oraz zwarć.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników mocy oraz posiada certyfikat CE. Został zaprojektowany zgodnie z dyrektywą niskonapięciową i kompatybilności elektromagnetycznej, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Wyłącznik mocy HHA161H znajduje zastosowanie w rozdzielnicach głównych oraz w obwodach wymagających niezawodnej ochrony przeciwprzeciążeniowej i zwarciowej.

• Ochrona kabli zasilających w głównych tablicach rozdzielczych budynków przemysłowych i komercyjnych.
• Zabezpieczenie obwodów odbiorników o dużym poborze prądu (np. maszyny, piece, klimatyzatory).
• Stosowanie jako główny wyłącznik w rozdzielnicach trójfazowych z oddzielnym przewodem neutralnym.
• Ochrona przed zwarciami w instalacjach o wysokich prądach zwarciowych (do 25 kA).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Urządzenie przystosowane jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 160 A, a moment dokręcania zacisków dostosować do wartości podanych w dokumentacji producenta.

FAQ

• Czy wyłącznik nadaje się do ochrony silników elektrycznych? Wyłącznik mocy HHA161H przeznaczony jest głównie do ochrony kabli i przewodów. Do bezpośredniej ochrony silników przed przeciążeniem zaleca się stosowanie dedykowanych wyłączników silnikowych lub przekaźników przeciążeniowych.
• Jaki jest stopień ochrony obudowy? W dostępnych danych nie podano stopnia ochrony. W standardowych warunkach montażu w rozdzielnicy wnękowej przyjmuje się typową wartość IP20, jednak w celu potwierdzenia należy sprawdzić dokumentację techniczną produktu.
• Czy wyłącznik wymaga dodatkowego osprzętu do poprawnej pracy? Sam wyłącznik zapewnia podstawową ochronę zwarciową i przeciążeniową. W zależności od konfiguracji instalacji może być wymagany rozłącznik izolacyjny lub wyłącznik różnicowoprądowy – dobór należy do projektanta.
