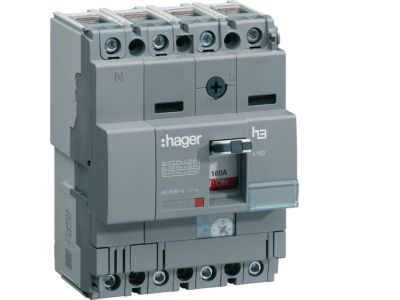

Wyłącznik mocy x160 4P 25kA 125A | HHA126H Hager

Opis i Kluczowe Cechy

Wyłącznik mocy x160 o symbolu HHA126H to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 125 A i zdolności wyłączania zwarciowego 25 kA. Przeznaczony do ochrony kabli i przewodów przed skutkami zwarć i przeciążeń w instalacjach elektrycznych. Dzięki czterem biegunom nadaje się do układów trójfazowych z przewodem neutralnym.

• Prąd znamionowy 125 A: zapewnia bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania przewodów i aparatury.
• Zdolność wyłączania zwarciowego 25 kA: skutecznie przerywa przepływ prądu zwarciowego, chroniąc instalację przed zniszczeniem.
• Cztery bieguny (4P): umożliwia jednoczesne odłączanie wszystkich faz oraz przewodu neutralnego, co zwiększa bezpieczeństwo konserwacji i serwisu.
• Konstrukcja kompaktowa: ułatwia montaż w rozdzielnicach przemysłowych i głównych tablicach rozdzielczych.
• Niezawodna charakterystyka wyzwalania: precyzyjne reagowanie na przeciążenia i zwarcia, minimalizujące ryzyko uszkodzenia odbiorników.

Zgodność z Normami

Wyłącznik mocy x160 został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących urządzeń zabezpieczających oraz posiada certyfikat CE. Spełnia rygorystyczne kryteria bezpieczeństwa i niezawodności dla zastosowań w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Wyłącznik mocy HHA126H znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami. Przeznaczony do rozdzielnic głównych oraz obwodów odbiorczych w budynkach przemysłowych, użyteczności publicznej i infrastrukturze.

• Ochrona kabli i przewodów zasilających w głównych tablicach rozdzielczych.
• Zabezpieczenie obwodów odbiorczych o dużym poborze mocy, np. maszyn przemysłowych, klimatyzacji, pomp.
• Stosowanie w układach trójfazowych z przewodem neutralnym (4P).
• Integracja z systemami rozdzielczymi w budynkach komercyjnych i obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika mocy powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Urządzenie montować na szynie DIN TH35 (jeśli konstrukcja to przewiduje) lub bezpośrednio wewnątrz rozdzielnicy zgodnie z instrukcją producenta. Przekrój przewodów oraz moment dokręcania zacisków dobrać do prądu znamionowego 125 A i dokumentacji technicznej. Nie stosować w obwodach prądu stałego – przeznaczony wyłącznie do AC.

FAQ

• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy wynosi 125 A (I_n).
• Jaka jest zdolność wyłączania zwarciowego? Zdolność wyłączania zwarciowego (I_cn) to 25 kA przy napięciu znamionowym AC.
• Ile biegunów ma ten wyłącznik? Jest to wersja czterobiegunowa (4P) – odłącza trzy fazy oraz przewód neutralny.
