Wyłączniki IEC, Frame 250, 250 A, 3-bieg., 55 kA, ETU3, LI, przyłącze płaskie śrubowe | 3VA2225-5HL32-0AA0 Siemens

Alternatywny kod produktu: 3VA22255HL320AA0

Opis i Kluczowe Cechy

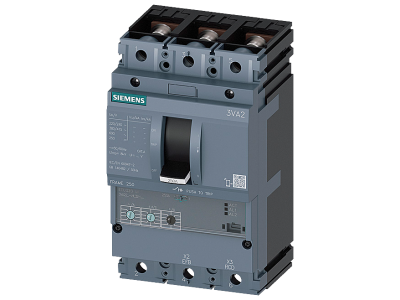

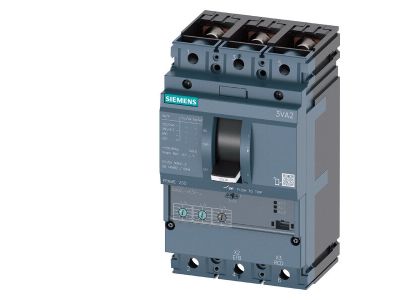

Wyłącznik mocy Siemens 3VA2225-5HL32-0AA0 to 3-biegunowy aparat kompaktowy w obudowie Frame 250, przeznaczony do ochrony obwodów elektrycznych przed przeciążeniem i zwarciem. Jego prąd znamionowy 250 A oraz zdolność zwarciowa 55 kA gwarantują niezawodne zabezpieczenie w instalacjach przemysłowych i komercyjnych. Wyposażony w elektroniczny wyzwalacz ETU3 z charakterystyką LI umożliwia precyzyjne dopasowanie do potrzeb sieci.

• Prąd znamionowy 250 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka niekontrolowanego zadziałania.
• Zdolność zwarciowa 55 kA: skuteczne wyłączanie prądów zwarciowych, zapewniające ochronę aparatury i personelu.

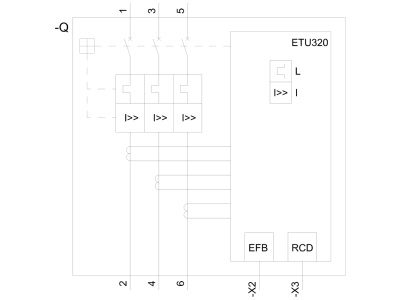

• Wyzwalacz elektroniczny ETU3 (LI): selektywna ochrona z regulacją długotrwałego prądu przeciążeniowego i chwilowego progu zwarciowego, eliminująca zbędne wyłączenia.
• Przyłącze płaskie śrubowe: pewne i trwałe połączenie przewodów, ułatwiające montaż i obsługę.
• Konstrukcja 3-biegunowa: dedykowana do sieci trójfazowych, umożliwiająca jednoczesną ochronę wszystkich faz.

Zgodność z Normami

Wyłącznik spełnia wymagania obowiązujących norm międzynarodowych i europejskich dla wyłączników mocy. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami unijnymi. Bezpieczne użytkowanie gwarantuje zastosowanie w instalacjach budowlanych i przemysłowych zgodnych z aktualnymi przepisami.

Zastosowanie

Wyłącznik mocy Siemens 3VA2225-5HL32-0AA0 znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem. Sprawdza się w rozdzielnicach głównych, szafach sterowniczych oraz jako zabezpieczenie linii zasilających.

• Ochrona rozdzielnic głównych w obiektach przemysłowych i komercyjnych.
• Zabezpieczenie obwodów odbiorczych maszyn, transformatorów i instalacji oświetleniowych.
• Sterowanie i odłączanie obwodów w szafach sterowniczych z dostępem do regulacji wyzwalacza.
• Zastosowanie w systemach dystrybucji energii wymagających selektywności wyłączeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie mocuje się na szynie DIN TH35 lub płycie montażowej – postępuj zgodnie z instrukcją producenta. Przekrój przewodów dobierz do prądu znamionowego 250 A i parametrów zwarciowych. Momenty dokręcania połączeń śrubowych oraz wartości nastaw wyzwalacza ETU3 określ w dokumentacji technicznej. Po instalacji przeprowadź próbę działania bez obciążenia.

FAQ

• Jakie parametry można regulować w wyzwalaczu ETU3 wersji LI? Wyzwalacz umożliwia nastawę długotrwałego prądu zadziałania (Ir) oraz chwilowego progu zwarciowego (Ii). Pozwala to dopasować charakterystykę wyłącznika do konkretnego obwodu, zapewniając selektywność i optymalną ochronę.
• Czy wyłącznik można montować w dowolnej pozycji? Dopuszczalne są montaż pionowy i poziomy, jednak szczegółowe wytyczne dotyczące pozycji pracy i minimalnych odstępów znajdziesz w karcie katalogowej produktu. Montaż niezgodny z dokumentacją może wpłynąć na parametry wyłączania.
• Jaki jest stopień ochrony wyłącznika? Dla samego wyłącznika bez dodatkowych osłon typowo IP20 – zapewnia ochronę przed dotykiem palcem i ciałami stałymi ≥12,5 mm. W przypadku montażu w rozdzielnicy stopień ochrony całej konstrukcji może być wyższy, zależnie od zastosowanych obudów i uszczelnień.
