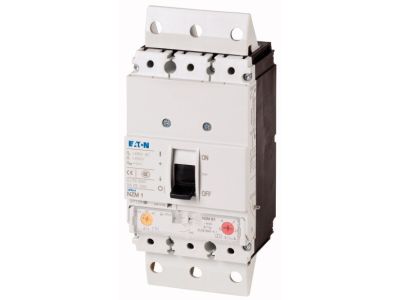

Wyłącznik mocy NZMN1-A63-SVE 3P 63A | 112759 Eaton

Alternatywny kod produktu: NZMN1-A63-SVE

Opis i Kluczowe Cechy

Wyłącznik mocy NZMN1-A63-SVE (indeks 112759) to 3-biegunowy aparat zabezpieczający o prądzie znamionowym 63 A i zdolności łączeniowej 50 kA przy napięciu 400/415 V AC 50 Hz. Przeznaczony do ochrony systemów i kabli przed skutkami zwarć i przeciążeń, zapewnia niezawodne odcięcie zasilania w razie awarii.

• Prąd znamionowy In = 63 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność łączeniowa Icu = 50 kA (400/415 V AC): gwarantuje skuteczne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, chroniąc instalację przed uszkodzeniem.
• Konfiguracja 3-biegunowa: dedykowana do obwodów trójfazowych, zapewnia jednoczesne odcięcie wszystkich faz.
• Zaciski skrzynkowe i system wtykowy: ułatwiają szybki montaż bez konieczności specjalistycznych narzędzi, a konstrukcja wtykowa pozwala na wygodną wymianę.
• Funkcja ochronna – ochrona systemu i kabli: zaprojektowany do zabezpieczania przewodów oraz urządzeń w rozdzielnicach głównych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa. Posiada certyfikat CE.

Zastosowanie

Wyłącznik mocy NZMN1-A63-SVE znajduje zastosowanie w instalacjach trójfazowych wymagających niezawodnej ochrony przeciążeniowej i zwarciowej.

• Ochrona głównych linii zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Zabezpieczanie silników, transformatorów oraz innych odbiorników trójfazowych przed skutkami zwarć i przeciążeń.
• Stosowany jako wyłącznik główny lub odbiorczy w systemach dystrybucji energii.
• Idealny do ochrony kabli wg funkcji ochrony systemu i kabli (classic cable protection).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montowane jest w systemie wtykowym – wkładane do odpowiedniej podstawy. Przekrój przewodów należy dobrać do prądu znamionowego (63 A) oraz warunków obciążenia. Nie przekraczaj podanych parametrów znamionowych.

FAQ

• Czy wyłącznik ma możliwość regulacji prądu? Prąd znamionowy jest stały i wynosi 63 A. W danych producenta nie podano opcji regulacji. W razie potrzeby innego zakresu prądowego, rozważ inny model z serii NZM.
• Jakie napięcie pracy jest dopuszczalne? Wyłącznik przeznaczony jest do sieci 400/415 V AC 50 Hz – dla tego napięcia podano zdolność łączeniową 50 kA. Nie należy stosować go w sieciach o wyższym napięciu.
• Czy wyłącznik można stosować w instalacjach jednofazowych? Jest to aparat 3-biegunowy, przeznaczony do obwodów trójfazowych. Do zabezpieczania obwodów jednofazowych zalecamy wyłączniki jednobiegunowe z odpowiednią charakterystyką.
