Wyłącznik mocy NSXm160F, 36kA, AC, 3P, 100A, TMD | C11F3TM100B Schneider Electric

Opis i Kluczowe Cechy

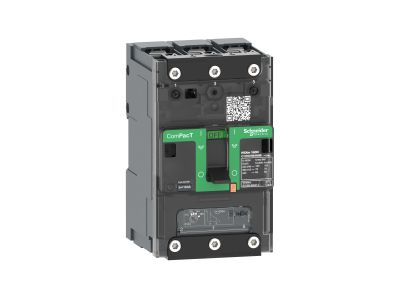

Wyłącznik mocy NSXm160F o prądzie znamionowym 100A, charakterystyce zwarciowej 36kA i 3-biegunowym układzie (3P) przeznaczony jest do ochrony obwodów elektrycznych przed zwarciami i przeciążeniami. Zaprojektowany z myślą o instalacjach przemysłowych i obiektach wymagających wysokiej niezawodności. Charakterystyka TMD (termiczno-elektromagnetyczna) zapewnia szybką reakcję na zwarcia, minimalizując ryzyko uszkodzenia chronionych urządzeń.

• Prąd znamionowy 100A: Zapewnia ochronę obwodów o średnim i dużym obciążeniu, odpowiedni dla linii zasilających maszyny, napędy i rozdzielnice.
• Charakterystyka zwarciowa 36kA: Wysoka wytrzymałość na prądy zwarciowe – gwarancja bezpiecznej pracy nawet w trudnych warunkach sieciowych.
• 3-biegunowy układ 3P: Pełna ochrona wszystkich trzech faz, kluczowa w układach trójfazowych (np. silniki, piece, kompresory).
• Charakterystyka TMD: Połączenie czujnika termicznego (przeciążenie) i elektromagnetycznego (zwarcia) – precyzyjna reakcja na różne typy awarii.
• Niskoprofilowa konstrukcja NSXm: Kompaktowe wymiary ułatwiają montaż w ograniczonych przestrzeniach, np. w szafach sterowniczych lub rozdzielniach modułowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich i międzynarodowych dotyczących aparatury łączeniowej, w tym normy IEC 60947-2. Posiada deklarację zgodności CE, potwierdzającą jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik mocy NSXm160F przeznaczony jest do szerokiego zakresu zastosowań w instalacjach przemysłowych i budynkach użyteczności publicznej.

• Ochrona linii zasilających maszyn i urządzeń przemysłowych (np. obrabiarki, przenośniki, wentylatory).
• Rozdzielnice główne i podrozdzielnice w zakładach produkcyjnych.
• Instalacje energetyczne w budynkach użyteczności publicznej (szpitale, biurowce, centra handlowe).
• Ochrona obwodów trójfazowych w układach napędowych i sterowania.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i instrukcją producenta. Przed rozpoczęciem prac należy odłączyć napięcie zasilające i upewnić się, że obwód jest pozbawiony napięcia (sprawdzić testerem napięcia). Wyłącznik należy zamontować na szynie DIN (w przypadku wersji modułowej) lub bezpośrednio w rozdzielnicy, zachowując odpowiednie odstępy izolacyjne. Po zamontowaniu należy przeprowadzić testy: sprawdzić poprawność podłączenia przewodów (moment dokręcenia zgodnie z dokumentacją) oraz funkcjonalność wyzwalaczy. Regularne przeglądy stanu technicznego i czyszczenie styków są kluczowe dla długotrwałej niezawodności.

FAQ

• Jakie jest maksymalne napięcie robocze wyłącznika? Maksymalne napięcie robocze nie zostało podane w danych produktu. Sprawdź kartę katalogową producenta lub etykietę na urządzeniu.
• Czy wyłącznik posiada wyzwalacz podnapięciowy? Informacja o dodatkowych akcesoriach (np. wyzwalaczu podnapięciowym) nie została uwzględniona w danych. Skontaktuj się z producentem w celu potwierdzenia dostępności.
• Jaka jest klasa wyzwalania wyłącznika? Charakterystyka TMD określa klasę wyzwalania – szybką reakcję na zwarcia i przeciążenia, co jest standardem dla wyłączników przemysłowych.
