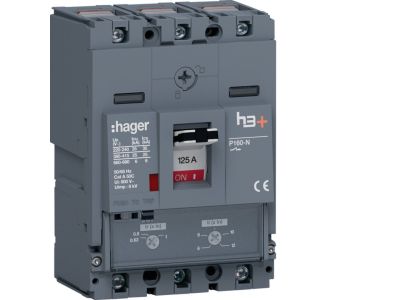

Wyłącznik mocy MCCB h3+ P160 3P 125A 25kA TM | HHS125DC Hager

Opis i Kluczowe Cechy

Wyłącznik mocy MCCB h3+ P160 (indeks HHS125DC) to trójbiegunowe urządzenie znamionowe o prądzie ciągłym 125A, przeznaczone do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Charakterystyka czasowo-prądowa TM (średniowilkoopóźniona) zapewnia selektywność zabezpieczeń w instalacjach, minimalizując ryzyko niepotrzebnych wyłączeń. Zdolność łączeniowa 25kA gwarantuje skuteczne gaszenie łuku elektrycznego przy zwarciach.

• Trójbiegunowa konstrukcja (3P): Jednoczesna ochrona wszystkich faz obwodu – kluczowe w układach trójfazowych.
• Prąd znamionowy 125A: Dedykowany do zabezpieczenia linii o średnim i dużym obciążeniu, typowy dla głównych obwodów zasilających.
• Zdolność łączeniowa 25kA: Wysoka odporność na zwarcia – zapewnia niezawodną ochronę instalacji nawet w warunkach podwyższonego zagrożenia zwarciowego.
• Charakterystyka TM (średniowilkoopóźniona): Zapewnia selektywność zabezpieczeń, umożliwiając wspólpracę z innymi zabezpieczeniami w instalacji bez niepotrzebnych wyłączeń.
• Niskoprofilowa obudowa serii h3+: Kompaktowe wymiary ułatwiają montaż w szafach rozdzielczych, oszczędzając miejsce przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Wyłącznik spełnia wymagania normy europejskiej EN 60947-2 dotyczącej aparatury łączeniowej i sterowniczej niskiego napięcia. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik mocy MCCB h3+ P160 znajduje zastosowanie w instalacjach elektrycznych średniego i dużego obciążenia, gdzie wymagana jest wysoka niezawodność i selektywność zabezpieczeń.

• Główne obwody zasilające w budynkach przemysłowych i biurowych.
• Zabezpieczenie linii kablowych o dużym obciążeniu prądowym.
• Ochrona silników elektrycznych i układów napędowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako główne zabezpieczenie obwodów.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Wyłącznik należy zamontować na szynę DIN (35mm) w szafie rozdzielczej, zapewniając odpowiednią wentylację i przestrzeń dla przewodów. Moment dokręcania zacisków należy dostosować do wymagań producenta (szczegółowe dane w dokumentacji technicznej). Po montażu przeprowadzić próbę działania – kilkukrotne załączanie i wyłączanie w celu weryfikacji poprawności działania mechanizmu.

FAQ

• Jaką charakterystykę ma wyłącznik MCCB h3+ P160? Charakterystyka TM (średniowilkoopóźniona) – zapewnia selektywność zabezpieczeń i minimalizuje ryzyko niepotrzebnych wyłączeń w instalacjach.
• Do jakiego napięcia jest przeznaczony ten wyłącznik? Dane nie zawierają informacji o napięciu znamionowym – należy sprawdzić w dokumentacji technicznej produktu.
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak, wyposażony jest w wyzwalacz zwarciowy zapewniający szybkie odłączenie w przypadku zwarcia (zdolność łączeniowa 25kA).
