Wyłącznik mocy h800 3P 70kA 630A TM | HEK630U Hager

Opis i Kluczowe Cechy

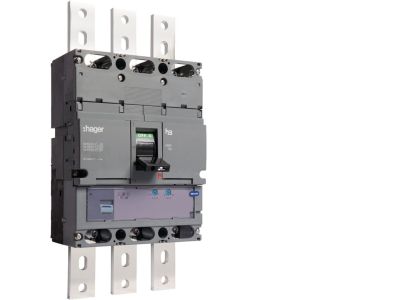

Wyłącznik mocy serii h800 o symbolu HEK630U to trójbiegunowe urządzenie zabezpieczające przystosowane do pracy w rozdzielnicach głównych. Dzięki prądowi znamionowemu 630 A umożliwia bezpieczne prowadzenie dużych obciążeń w instalacjach przemysłowych i komercyjnych. Zdolność zwarciowa 70 kA gwarantuje skuteczne przerywanie prądów zwarciowych, minimalizując ryzyko uszkodzeń. Wyzwalacz termiczny (TM) zapewnia ochronę przeciążeniową.

• Prąd znamionowy 630 A: umożliwia bezpieczną pracę w obwodach o wysokim obciążeniu, stosowanych w rozdzielnicach głównych budynków i obiektów przemysłowych.
• Zdolność zwarciowa 70 kA: gwarantuje szybkie i niezawodne wyłączenie prądów zwarciowych, chroniąc instalację i urządzenia przed skutkami awarii.
• Trzy bieguny (3P): umożliwia kompleksowe zabezpieczenie obwodów trójfazowych, typowych dla sieci energetycznych.
• Wyzwalacz termiczny (TM): zapewnia ochronę przed przeciążeniem poprzez pomiar prądu i wyzwolenie w przypadku długotrwałego przekroczenia wartości znamionowej.
• Seria h800: konstrukcja opracowana pod kątem wymagających zastosowań, z naciskiem na trwałość i niezawodność.

Zgodność z Normami

Wyłącznik mocy HEK630U został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza jego zgodność z wymogami bezpieczeństwa i jakości obowiązującymi na rynku Unii Europejskiej.

Zastosowanie

Wyłącznik mocy serii h800 przeznaczony jest do stosowania w rozdzielnicach głównych jako zabezpieczenie nadprądowe i zwarciowe obwodów trójfazowych. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz w dużych budynkach użyteczności publicznej.

• Zabezpieczanie głównych szaf zasilających w obiektach produkcyjnych i magazynowych.
• Ochrona obwodów rozdzielczych w budynkach biurowych i centrach handlowych.
• Stosowanie w instalacjach wymagających wysokiej zdolności zwarciowej, np. w pobliżu transformatorów.
• Zabezpieczanie obwodów zasilających maszyny i urządzenia o dużym poborze prądu.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mocy powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub zaciskowych oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną, uwzględniając prąd znamionowy 630 A.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika HEK630U? Zdolność zwarciowa wynosi 70 kA, co zapewnia bezpieczne wyłączenie prądów zwarciowych o bardzo dużej wartości.
• Czy wyłącznik ma wyzwalacz termiczny? Tak, model TM jest wyposażony w wyzwalacz termiczny, który chroni przed przeciążeniem poprzez pomiar efektywnej wartości prądu.
• Do jakich obwodów można go zastosować? Wyłącznik przeznaczony jest do obwodów trójfazowych (3P) o prądzie znamionowym do 630 A, typowo w rozdzielnicach głównych.
