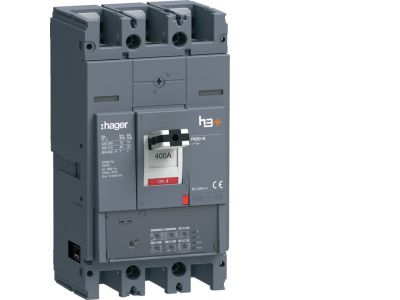

Wyłącznik mocy h3+ P630 LSI 3x400A 40kA | HNW400JR Hager

Opis i Kluczowe Cechy

Wyłącznik mocy h3+ P630 LSI w wersji 3-biegunowej (symbol HNW400JR) to zaawansowane urządzenie zabezpieczające instalacje elektryczne przed przeciążeniami i zwarciami. Przeznaczony do pracy w sieciach trójfazowych 400V AC, charakteryzuje się zdolnością wyłączania zwarciowego na poziomie 40kA. Wyposażenie w wyzwalacze LSI (zwarciowy, przeciążeniowy, selektywny) zapewnia precyzyjną ochronę obwodów.

• Napięcie znamionowe 400V AC: Przeznaczony do instalacji trójfazowych o napięciu roboczym 400V, standardowo stosowany w układach przemysłowych i energetycznych.
• Prąd znamionowy 630A: Wysoka zdolność obciążenia – odpowiedni do zabezpieczania głównych obwodów zasilających lub rozdzielnic niskiego napięcia o dużym poborze mocy.
• Zdolność zwarciowa 40kA: Gwarantuje skuteczne wyłączenie zwarcia bez uszkodzenia aparatu, chroniąc całą instalację przed poważnymi awariami.
• Wyzwalacze LSI: Zintegrowany system ochrony obejmujący wyzwalacz zwarciowy (I), przeciążeniowy (L) i selektywny (S), umożliwiający elastyczne dostosowanie charakterystyki do wymagań instalacji.
• Konstrukcja 3-biegunowa: Zapewnia równoczesną ochronę wszystkich trzech faz w układach trójfazowych, minimalizując ryzyko awarii spowodowanej zwarciem międzyfazowym.

Zgodność z Normami

Wyłącznik mocy h3+ P630 LSI spełnia wymagania normy PN-EN 60947-2 oraz posiada deklarację zgodności CE, potwierdzającą zgodność z europejskimi dyrektywami dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik ten przeznaczony jest do stosowania w rozdzielnicach niskiego napięcia, układach zasilania głównych obwodów oraz instalacjach przemysłowych wymagających wysokiej niezawodności i selektywności zabezpieczeń.

• Zabezpieczenie głównych obwodów zasilających w zakładach przemysłowych i energetycznych.
• Ochrona rozdzielnic nn (niskiego napięcia) o dużym obciążeniu prądowym.
• Stosowanie w układach automatyki i sterowania, gdzie wymagana jest precyzyjna ochrona przed zwarciami i przeciążeniami.
• Montaż w szafach sterowniczych i rozdzielniach budynków użyteczności publicznej oraz budynków przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Urządzenie należy zamontować w dedykowanym miejscu w rozdzielnicy, zapewniając odpowiednie warunki chłodzenia (odległość min. 50mm od innych elementów). Przewody zasilające podłączyć zgodnie z oznaczeniami na aparacie, stosując odpowiednie przekroje przewodów i momenty dokręcania zalecane przez producenta (patrz dokumentacja techniczna). Po montażu przeprowadzić testy funkcjonalne wyzwalaczy LSI oraz próbę zwarciową w celu weryfikacji poprawności działania.

FAQ

• Jakie są główne funkcje wyzwalaczy LSI? Litera L oznacza wyzwalacz przeciążeniowy (termiczny), S – wyzwalacz selektywny (czasowo-zwłoczny), natomiast I – wyzwalacz zwarciowy (szybki). Pozwala to na elastyczne dostosowanie charakterystyki zabezpieczenia do wymagań konkretnej instalacji.
• Czy wyłącznik posiada oznaczenie ręcznego wymuszania wyłączenia? Tak, wyłączniki serii h3+ wyposażone są w dźwignię ręcznego wymuszania wyłączenia (trip), umożliwiającą ręczne odłączenie obwodu w sytuacjach awaryjnych.
• Jaka jest maksymalna temperatura pracy urządzenia? Maksymalna temperatura pracy nie została określona w dostępnych danych. Zaleca się eksploatację w zakresie temperatur otoczenia zgodnym z normą PN-EN 60947-2 (typowo od -5°C do +40°C).
