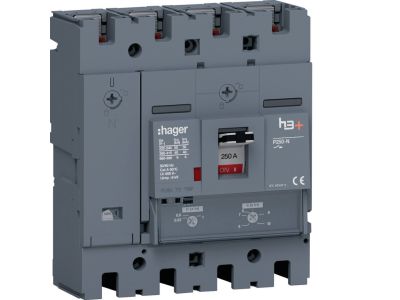

Wyłącznik mocy h3+ P250 4P 250A 40kA TM, MCCB | HNT251DR Hager

Opis i Kluczowe Cechy

Wyłącznik mocy HNT251DR (symbol HNT251DR) to czterobiegunowy wyłącznik nadprądowy (MCCB) o prądzie znamionowym 250A i zdolności wyłączania zwarciowego 40kA. Charakterystyka TM zapewnia selektywność zabezpieczeń w instalacjach przemysłowych i budynkach użyteczności publicznej. Wyłącznik przeznaczony do montażu na szynach TH35 zgodnie z normami instalacyjnymi.

• 4 bieguny (4P): Zapewnia kompleksową ochronę wszystkich faz w obwodach trójfazowych z przewodem neutralnym lub ochronnym.
• Prąd znamionowy 250A: Odpowiedni do zabezpieczania obwodów o średnim i dużym obciążeniu, np. silników, rozdzielnic główych lub głównych obwodów zasilających.
• Zdolność wyłączania zwarciowego 40kA: Wysoka odporność na zwarcia – chroni instalację przed skutkami zwarć łukowych i minimalizuje ryzyko uszkodzeń urządzeń.
• Charakterystyka TM: Typowe zastosowanie w obwodach z silnikami i odbiornikami o dużych prądach rozruchowych – zapewnia selektywność zabezpieczeń i uniknięcie niepotrzebnych wyłączeń.
• Montaż na szynie TH35: Kompatybilny z modułową aparaturą rozdzielczą – szybki i pewny montaż bez dodatkowych uchwytów.

Zgodność z Normami

Wyłącznik mocy HNT251DR spełnia wymagania normy PN-EN 60947-2 dotyczącej wyłączników nadprądowych niskiego napięcia. Posiada oznakowanie CE, co potwierdza jego zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik mocy HNT251DR przeznaczony jest do ochrony obwodów mocy w instalacjach elektrycznych, gdzie wymagane jest niezawodne zabezpieczenie przed przeciążeniami i zwarciami.

• Główne rozdzielnice budynków użyteczności publicznej i przemysłowych.
• Ochrona obwodów zasilających silniki elektryczne o dużym prądzie rozruchowym.
• Zabezpieczanie linii zasilających w szafach sterowniczych i rozdzielniach maszyn.
• Instalacje, w których wymagana jest wysoka selektywność zabezpieczeń (np. w systemach z wieloma poziomami zabezpieczeń).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Urządzenie mocować na szynie TH35 zgodnie z instrukcją producenta. Podczas montażu zwrócić uwagę na prawidłowe dokręcenie zacisków przyłączeniowych (zalecany moment dokręcania 2,5 Nm). Po montażu przeprowadzić próbę zwarciową zgodnie z procedurami instalacyjnymi. Regularnie sprawdzać stan styku i ewentualne oznaki przegrzewania.

FAQ

• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Zdolność wyłączania zwarciowego wynosi 40kA – określa maksymalny prąd zwarciowy, który wyłącznik jest w stanie wyłączyć bez uszkodzenia.
• Do jakiego typu instalacji nadaje się ten wyłącznik? Przeznaczony do instalacji trójfazowych z przewodem neutralnym lub ochronnym, w tym do zabezpieczania obwodów mocy w budynkach przemysłowych, halach magazynowych i rozdzielniach głównych.
• Czy wyłącznik ma wyzwalacze termiczne i elektromagnetyczne? Tak, wyłącznik wyposażony jest w oba typy wyzwalaczy – termiczny chroni przed przeciążeniami, a elektromagnetyczny przed zwarciami.
