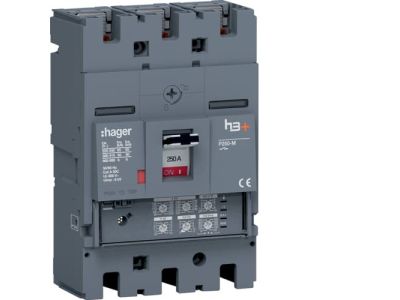

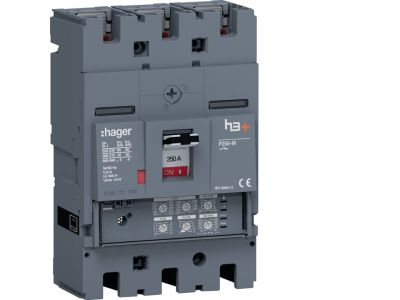

Wyłącznik mocy h3+ P250 3P 250A 50kA LSI, MCCB | HMT250JR Hager

Opis i Kluczowe Cechy

Wyłącznik mocy h3+ P250 (symbol HMT250JR) to 3-biegunowy wyłącznik nadprądowy MCCB (ang. Moulded Case Circuit Breaker) o prądzie znamionowym 250A i zdolności wyłączania 50kA. Przeznaczony jest do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami w instalacjach przemysłowych, energetycznych oraz rozdzielniach nn. Charakteryzuje się kompaktową obudową z przegubowym mechanizmem wyzwalającym i regulowanymi wyzwalaczami LSI (Long Delay, Short Delay, Instantaneous).

• Prąd znamionowy 250A: Zapewnia ochronę obwodów o dużym obciążeniu prądowym, typowych dla instalacji przemysłowych i energetycznych.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia – eliminuje ryzyko uszkodzenia instalacji i zagrożenie pożarowe.
• Regulowane wyzwalacze LSI: Możliwość precyzyjnego dostrojenia charakterystyki wyłączania (opóźnienie długie, krótkie, natychmiastowe) do warunków eksploatacyjnych.
• 3-biegunowa konstrukcja: Pełna ochrona wszystkich faz sieci trójfazowej, zapobiega niesymetrycznym obciążeniom.
• Kompatybilność z systemami rozdzielczymi: Montaż w standardowych rozłącznikach i szafach sterowniczych zgodnych z normami instalacyjnymi.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych i europejskich dotyczących aparatury łączeniowej niskiego napięcia, w tym normy IEC 60947-2 i PN-EN 60947-2. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające bezpieczeństwo użytkowania w instalacjach przemysłowych.

Zastosowanie

Wyłącznik mocy h3+ P250 znajduje zastosowanie w instalacjach, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami prądowymi.

• Ochrona głównych obwodów zasilających w rozdzielniach przemysłowych i budynkach użyteczności publicznej.
• Zabezpieczenie linii zasilających maszyn i urządzeń o wysokim poborze mocy (np. silniki, nagrzewnice, zgrzewarki).
• Stosowanie w systemach rozdzielczych nn jako element głównych i rezerwowych obwodów zabezpieczających.
• Montaż w szafach sterowniczych i tablicach rozdzielczych zgodnych z normami instalacyjnymi.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować w pozycji pionowej na szynie DIN (jeśli wyposażony w odpowiednie adaptery) lub w dedykowanej obudowie, stosując się do zalecanych momentów dokręcania przewodów. Po montażu przeprowadzić testy działania mechanizmu wyzwalającego i sprawdzić poprawność podłączenia przewodów zgodnie z dokumentacją techniczną.

FAQ

• Czy wyłącznik posiada zabezpieczenie przed zwarciem? Tak – zdolność wyłączania 50kA oznacza, że wyłącznik skutecznie przerwie obwód w przypadku zwarcia, chroniąc instalację przed uszkodzeniem.
• Czy można regulować próg zadziałania wyzwalaczy? Tak – wyłącznik wyposażony jest w regulowane wyzwalacze LSI (Long Delay, Short Delay, Instantaneous), co pozwala dostosować charakterystykę ochronną do konkretnych warunków eksploatacyjnych.
• Jaki jest zakres temperatur pracy wyłącznika? Dane techniczne nie zostały podane w opisie produktu. Zaleca się stosowanie wyłącznika w zakresie temperatur określonych w dokumentacji technicznej producenta.
