Opis i Kluczowe Cechy

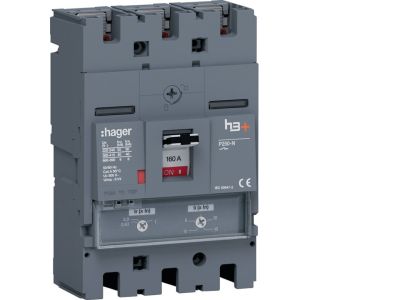

Wyłącznik mocy h3+ P250 (symbol HNT160DR) to rozłącznik MCCB (Moulded Case Circuit Breaker) 3-biegunowy o prądzie znamionowym 160A i zdolności zwarciowej 40kA. Przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach przemysłowych, budynkach użyteczności publicznej oraz układach rozdzielczych. Charakteryzuje się kompaktową budową, wysoką trwałością mechaniczną i możliwością ręcznej obsługi.

• Trójbiegunowa konstrukcja (3P): Zapewnia równomierne rozłączanie wszystkich faz, co jest kluczowe dla ochrony urządzeń 3-fazowych.
• Prąd znamionowy 160A: Odpowiedni do zasilania średnich i dużych odbiorników, np. silników, maszyn przemysłowych lub rozdzielnic głównych.
• Zdolność zwarciowa 40kA: Wysoka wytrzymałość na prądy zwarciowe minimalizuje ryzyko uszkodzeń instalacji i chroni podłączone urządzenia.
• Zaciski śrubowe: Umożliwiają pewne połączenie z przewodami o odpowiednim przekroju, dostosowane do instalacji o wysokim obciążeniu.
• Przycisk testowy (TM): Umożliwia szybkie sprawdzenie poprawności działania mechanizmu wyzwalającego bez konieczności symulowania zwarcia.

Zgodność z Normami

Wyłącznik mocy spełnia wymagania norm europejskich dotyczących aparatury łączeniowej niskiego napięcia, w tym normy EN 60947-2. Został zaprojektowany zgodnie z dyrektywami UE i posiada oznaczenie CE.

Zastosowanie

Wyłącznik h3+ P250 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, szczególnie tam, gdzie liczy się wysoka wytrzymałość mechaniczna i długa żywotność.

• Ochrona obwodów zasilających maszyny przemysłowe, np. napędy, wentylatory, pompy.
• Stosowanie jako główny rozłącznik w rozdzielnicach budynków użyteczności publicznej i budynków biurowych.
• Zabezpieczenie linii zasilających w układach rozdzielczych średniego napięcia (wraz z odpowiednimi zabezpieczeniami wtórnymi).
• Montaż w szafach sterowniczych i tablicach rozdzielczych, gdzie wymagana jest zwarta budowa i łatwa obsługa.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że w obwodzie nie występuje napięcie. Wyłącznik mocuje się do szyny DIN lub płyty montażowej za pomocą zatrzasków, a następnie podłącza przewody do odpowiednich zacisków (oznaczonych L1, L2, L3). Moment dokręcania zacisków należy dostosować do wymagań producenta (standardowo 2,5–3 Nm). Po montażu należy przeprowadzić test działania przyciskiem TM i sprawdzić poprawność współpracy z układem sterowania.

FAQ

• Czy wyłącznik h3+ P250 nadaje się do ochrony silników? Tak, dzięki wysokiej zdolności zwarciowej 40kA i odpowiedniemu prądowi znamionowemu 160A doskonale nadaje się do zabezpieczania obwodów zasilających silniki indukcyjne.
• Jakie są dostępne typy wyzwalaczy? W wyłączniku zastosowano wyzwalacz termiczny i elektromagnetyczny (standardowe dla MCCB), co zapewnia ochronę zarówno przed przeciążeniem, jak i zwarciem.
• Czy można stosować ten wyłącznik w instalacjach 1-fazowych? Konstrukcja 3-biegunowa uniemożliwia bezpośrednie stosowanie w instalacjach 1-fazowych. Do ochrony obwodów 1-fazowych zaleca się użycie odpowiedniego wyłącznika 1P lub 2P.
