Wyłącznik mocy h3+ P250 3P 125A 40kA TM | HNT125DR Hager

Opis i Kluczowe Cechy

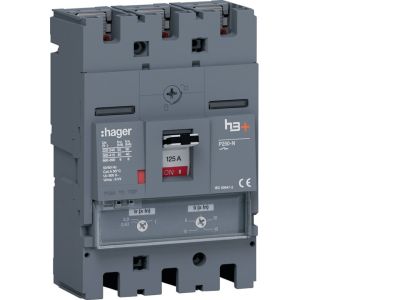

Wyłącznik mocy h3+ P250 (symbol HNT125DR) to trójbiegunowe urządzenie o prądzie znamionowym 125A, przeznaczone do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Charakterystyka TM zapewnia selektywność działania w instalacjach niskiego napięcia do 400V AC. Wyłącznik charakteryzuje się wysoką zdolnością zwarciową 40kA, co gwarantuje skuteczną ochronę nawet w sieciach o dużym prądzie zwarciowym.

• Trójbiegunowa konstrukcja 3P: Zapewnia równoczesne odłączanie wszystkich trzech faz, eliminując ryzyko niesymetrycznego obciążenia w instalacjach trójfazowych.
• Prąd znamionowy 125A: Odpowiedni do zabezpieczania linii zasilających o dużym poborze mocy, takich jak silniki, piece przemysłowe czy rozdzielnice główne.
• Zdolność zwarciowa 40kA: Wysoka odporność na zwarcia chroni instalację przed uszkodzeniami podczas zwarć o dużym prądzie.
• Charakterystyka TM: Czuła na zwarcia termiczne i zwarciowe, zapewnia szybkie wyłączenie w przypadku przeciążenia lub zwarcia, minimalizując ryzyko uszkodzenia chronionych urządzeń.
• Zakres napięć do 400V AC: Przeznaczony do pracy w instalacjach trójfazowych niskiego napięcia, zgodnych z normami europejskimi.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury modułowej niskiego napięcia, w tym normy IEC 60947-2 i EN 60947-2. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami UE w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik mocy h3+ P250 znajduje zastosowanie jako główne lub rezerwowe zabezpieczenie w instalacjach elektrycznych wymagających wysokiej selektywności i niezawodności działania.

• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczanie obwodów zasilających silniki trójfazowe o mocy do 55kW (przy 400V).
• Stosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach infrastruktury krytycznej.
• Montaż w szafach sterowniczych i panelach elektrycznych jako element układów automatyki i sterowania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować na szynie DIN w rozdzielnicy, zachowując odpowiednią odległość od innych elementów. Przed przystąpieniem do prac należy odłączyć napięcie i upewnić się, że instalacja jest beznapięciowa. Dobór momentu dokręcania zacisków należy przeprowadzić zgodnie z zaleceniami producenta (patrz dokumentacja techniczna). Po montażu zaleca się przeprowadzenie testów działania oraz pomiaru rezystancji izolacji.

FAQ

• Jaka jest maksymalna częstotliwość łączeniowa wyłącznika? Maksymalna częstotliwość łączeniowa nie została określona w dostępnych danych. Zaleca się stosowanie się do parametrów podanych w dokumentacji technicznej.
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak, charakterystyka TM obejmuje wyzwalacz termiczny i elektromagnetyczny, zapewniający ochronę przed przeciążeniami i zwarciami.
• Jakie jest typowe zastosowanie charakterystyki TM? Charakterystyka TM jest zalecana do ochrony obwodów zasilających silniki, transformatory i inne odbiorniki o charakterze indukcyjnym, gdzie wymagana jest wysoka selektywność w przypadku zwarć.
