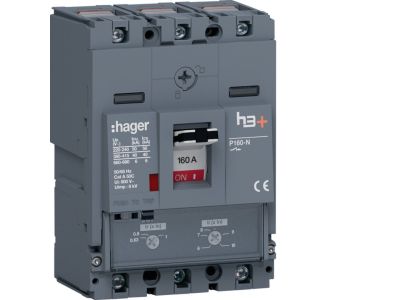

Wyłącznik mocy h3+ P160 3P 160A 40kA TM | HNS160DC Hager

Opis i Kluczowe Cechy

Wyłącznik mocy h3+ P160 3P (symbol HNS160DC) to trójbiegunowe urządzenie ochronne o prądzie znamionowym 160A, przeznaczone do stosowania w instalacjach przemysłowych, energetycznych i budowlanych. Charakteryzuje się wysoką odpornością na zwarcia (40kA) oraz możliwością współpracy z napędami silnikowymi. Wyposażony w wyzwalacz termomagnetyczny TM, zapewnia szybkie i precyzyjne odłączanie obwodu w przypadku przeciążeń lub zwarć.

• Prąd znamionowy 160A: Odpowiedni do zabezpieczania obwodów o dużym obciążeniu, takich jak silniki, piece przemysłowe czy rozdzielnice główne.
• Trzy bieguny (3P): Pełna ochrona wszystkich faz w układach trójfazowych, eliminująca ryzyko niesymetrycznego obciążenia.
• Wyzwalacz termomagnetyczny TM: Szybkie działanie – odłącza obwód w przypadku przeciążenia (chroniąc przewody) lub zwarcia (ochrona instalacji).
• Wytrzymałość zwarciowa 40kA: Odporność na wysokie prądy zwarciowe, zapewniająca niezawodność nawet w trudnych warunkach eksploatacyjnych.
• Zgodność z normami przemysłowymi: Przeznaczony do stosowania w instalacjach zgodnych z wymogami bezpieczeństwa dla aparatury rozdzielczej niskiego napięcia.

Zgodność z Normami

Wyłącznik h3+ P160 3P spełnia wymagania norm europejskich i międzynarodowych dla aparatury rozdzielczej niskiego napięcia (m.in. PN-EN 60947-2). Posiada deklarację zgodności CE oraz jest certyfikowany do stosowania w instalacjach przemysłowych i energetycznych.

Zastosowanie

Wyłącznik mocy h3+ P160 3P znajduje zastosowanie w miejscach wymagających niezawodnej ochrony trójfazowych obwodów elektrycznych przed przeciążeniami i zwarciami.

• Główne rozdzielnice przemysłowe – zabezpieczenie linii zasilających maszyn i urządzeń.
• Instalacje energetyczne – ochrona kabli i przewodów przed skutkami zwarć.
• Budownictwo – zabezpieczenie obwodów trójfazowych w budynkach użyteczności publicznej i zakładach produkcyjnych.
• Sterowanie silnikami – współpraca z napędami elektrycznymi w układach rozruchowych i regulacji prędkości.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac upewnić się, że instalacja jest odłączona od zasilania. Wyłącznik należy zamontować w szafie rozdzielczej lub na szynie DIN, zgodnie z wymaganiami producenta. Należy zachować odpowiednie odstępy między urządzeniami dla zapewnienia prawidłowej wentylacji. Po montażu sprawdzić poprawność działania mechanizmu wyzwalającego i połączeń elektrycznych. Regularne przeglądy techniczne i testy działania są zalecane w celu utrzymania pełnej sprawności ochronnej.

FAQ

• Jaki jest zakres regulacji wyzwalacza termicznego? W danych produktu nie podano zakresu regulacji wyzwalacza termicznego. Szczegółowe informacje znajdują się w dokumentacji technicznej wyłącznika.
• Czy wyłącznik można stosować w układach zasilanych prądem stałym (DC)? Wyłącznik h3+ P160 3P jest przeznaczony wyłącznie do instalacji prądu przemiennego (AC).
• Jakie są wymagania dotyczące montażu na szynie DIN? Wyłącznik posiada standardowe mocowanie do szyny DIN 35 mm. Należy upewnić się, że szyna jest prawidłowo zamocowana i nie ulega odkształceniom.
