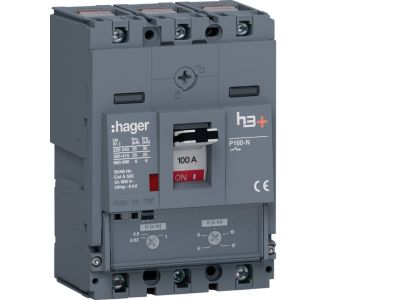

Wyłącznik mocy h3+ P160 3P 100A 25kA TM, MCCB | HHS100DC Hager

Opis i Kluczowe Cechy

Wyłącznik mocy h3+ P160 (symbol HHS100DC) to trójbiegunowy rozłącznik mocy MCCB o prądzie znamionowym 100A i zdolności łączeniowej 25kA. Charakterystyka TM zapewnia selektywność działania z zabezpieczeniami nadprądowymi w instalacjach przemysłowych, budynkowych i energetycznych. Przeznaczony do montażu na szynie TH35 zgodnie z normami DIN.

• Znamionowy prąd ciągły 100A: Zapewnia ochronę obwodów o prądzie roboczym do 100A przed przeciążeniami i zwarciami.
• Trzy bieguny (3P): Odłączanie wszystkich faz jednocześnie – niezbędne w układach trójfazowych.
• Zdolność łączeniowa 25kA: Wysoka odporność na zwarcia, minimalizuje ryzyko uszkodzenia instalacji podczas zwarć.
• Charakterystyka TM: Czasowo-prądowa TM (trójkątna) gwarantuje selektywność zabezpieczeń w hierarchicznych układach zasilania.
• Montaż na szynie TH35: Kompatybilny ze standardowymi szafami rozdzielczymi i panelami sterowania.

Zgodność z Normami

Wyłącznik spełnia wymagania normy międzynarodowej IEC 60947-2 dla rozłączników mocy niskiego napięcia. Został zaprojektowany zgodnie z dyrektywami europejskimi dotyczącymi bezpieczeństwa maszyn i urządzeń elektrycznych. Oznakowanie CE potwierdza zgodność z wymaganiami prawnymi.

Zastosowanie

Wyłącznik mocy h3+ P160 znajduje zastosowanie jako główne zabezpieczenie oraz element izolacyjny w instalacjach elektrycznych wymagających wysokiej niezawodności.

• Główne zabezpieczenie rozdzielnic niskiego napięcia w budynkach użyteczności publicznej i przemysłowych.
• Ochrona obwodów zasilających maszyny i urządzenia o prądzie znamionowym do 100A.
• Elementy selektywne w układach zasilania z wielostopniową ochroną nadprądową.
• Zastosowania wymagające wysokiej zdolności łączeniowej (np. silniki, transformatory).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilające i upewnić się, że obwód nie jest pod napięciem. Wyłącznik mocuje się na szynie TH35, łącząc zasilanie z zaciskami górnymi (L1, L2, L3) i odbiornik z zaciskami dolnymi (T1, T2, T3). Dokręcenie połączeń należy wykonać zgodnie z zalecanym momentem obrotowym (patrz dokumentacja techniczna). Po montażu należy przeprowadzić testy działania przy użyciu przyrządów pomiarowych.

FAQ

• Jaka jest maksymalna zdolność łączeniowa wyłącznika? Znamionowa zdolność wyłączania zwarciowego wynosi 25kA wg normy IEC 60947-2.
• Czy wyłącznik posiada wyzwalacz nadprądowy? Tak – jest wyposażony w wyzwalacze termiczne i elektromagnetyczne reagujące na przeciążenia i zwarcia.
• Jakie jest napięcie znamionowe pracy? Dane napięciowe nie zostały podane w opisie produktu – sprawdź etykietę na urządzeniu lub kartę katalogową.
