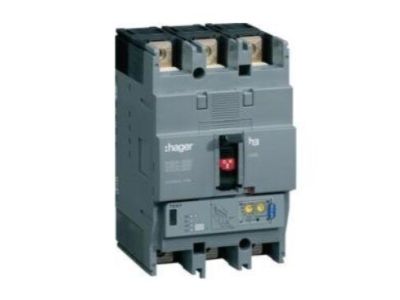

Wyłącznik mocy h250 3P 25kA 32A TM | HHG032U Hager

Opis i Kluczowe Cechy

Wyłącznik mocy serii h250, symbol HHG032U, to trójbiegunowe urządzenie zabezpieczające z charakterystyką termomagnetyczną (TM) o prądzie znamionowym 32 A i zdolności zwarciowej 25 kA. Zaprojektowany do niezawodnej ochrony obwodów przed przeciążeniami i zwarciami, zapewnia bezpieczeństwo instalacji elektrycznej.

• Prąd znamionowy 32 A: Umożliwia zabezpieczenie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzeń przewodów lub odbiorników.
• Zdolność zwarciowa 25 kA: Gwarantuje skuteczne wyłączenie prądów zwarciowych w sieciach o dużej mocy, chroniąc zarówno urządzenia, jak i personel przed skutkami awarii.
• Charakterystyka TM (termomagnetyczna): Łączy zabezpieczenie termiczne (przeciążeniowe) i magnetyczne (zwarciowe), zapewniając szybką i selektywną reakcję na różne rodzaje zakłóceń.
• Konstrukcja 3-biegunowa: Przeznaczona do obwodów trójfazowych, umożliwia jednoczesne odłączenie wszystkich faz w przypadku awarii, co zwiększa bezpieczeństwo obsługi.
• Uniwersalność montażu: Przystosowany do instalacji w rozdzielnicach niskiego napięcia, zarówno w rozdzielniach głównych, jak i podrozdzielniach.

Zgodność z Normami

Wyłącznik został wykonany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Spełnia wymagania bezpieczeństwa i kompatybilności dla urządzeń elektrycznych niskiego napięcia, co potwierdza jego przydatność w profesjonalnych instalacjach.

Zastosowanie

Wyłącznik mocy HHG032U znajduje zastosowanie w systemach zabezpieczeń obwodów w instalacjach przemysłowych, komercyjnych oraz w rozdzielniach głównych i podrozdzielniach. Jego parametry pozwalają na wykorzystanie w następujących scenariuszach:

• Zabezpieczanie obwodów odbiorczych silników, pomp, wentylatorów i innych urządzeń o znacznym poborze prądu stałego.
• Ochrona rozdzielnic głównych i podrzędnych w obiektach przemysłowych i użyteczności publicznej.
• Stosowanie w instalacjach wymagających selektywności zabezpieczeń dzięki charakterystyce TM.
• Jako wyłącznik główny w szafach sterowniczych i rozdzielczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Wyłącznik należy zamontować w rozdzielnicy na szynie TH35 (DIN) lub płycie montażowej – sposób mocowania określa instrukcja. Przekrój przewodów doprowadzających musi być dobrany do prądu znamionowego (32 A) oraz warunków instalacji. Momenty dokręcania śrub zacisków stosuj zgodnie z wytycznymi producenta – zbyt duży moment może uszkodzić obudowę, zbyt mały spowodować nagrzewanie się połączeń.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika? Wyłącznik posiada charakterystykę termomagnetyczną (TM) – reaguje na przeciążenia (zwłocznie, element bimetaliczny) i na zwarcia (bezzwłocznie, cewka magnetyczna).
• Czy wyłącznik nadaje się do ochrony silników? Charakterystyka TM jest odpowiednia do zabezpieczania obwodów silników, jednak należy dobrać prąd znamionowy wyłącznika do prądu znamionowego silnika oraz uwzględnić prąd rozruchowy – zalecana jest konsultacja z projektantem instalacji.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 25 kA – to parametr określający maksymalny prąd, który wyłącznik może bezpiecznie wyłączyć w warunkach zwarciowych, zapewniając ochronę przed rozwojem awarii.
