Wyłącznik mocy h1000 4P 50kA 1000A LSI | HNE971H Hager

Opis i Kluczowe Cechy

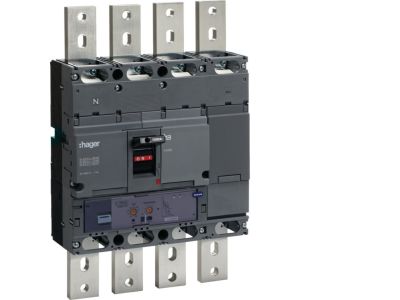

Wyłącznik mocy HNE971H (seria h1000) to 4-biegunowe urządzenie ochronne o prądzie znamionowym 1000 A i zdolności wyłączania zwarciowego do 50 kA. Wyposażony w wyzwalacz LSI (przeciążeniowy L, zwłoczny S, natychmiastowy I), zapewnia elastyczne dopasowanie charakterystyki wyzwalania do wymagań zabezpieczanego obwodu. Przeznaczony do montażu w rozdzielnicach głównych i przemysłowych.

• Prąd znamionowy 1000 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i awarii.
• Zdolność wyłączania 50 kA: skutecznie przerywa prądy zwarciowe o wysokiej energii, chroniąc instalację i urządzenia przed uszkodzeniem.
• Wyzwalacz LSI (L, S, I): pozwala na regulację progów przeciążeniowych, opóźnienia zwłocznego i wartości natychmiastowej, co ułatwia selektywność i koordynację z innymi zabezpieczeniami.
• Konstrukcja 4-biegunowa (4P): zabezpiecza wszystkie trzy fazy oraz przewód neutralny, co jest wymagane w sieciach TN-S i TT.
• Seria h1000: sprawdzona linia wyłączników mocy o kompaktowej budowie i wysokiej niezawodności w zastosowaniach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik mocy HNE971H przeznaczony jest do ochrony i sterowania obwodami w instalacjach przemysłowych oraz komercyjnych o dużych mocach.

• Ochrona głównych szyn zasilających w rozdzielnicach głównych (RG).
• Zabezpieczenie kabli i linii zasilających o przekroju dobranym do prądu 1000 A.
• Sterowanie i ochrona silników o dużej mocy (w połączeniu z odpowiednim przekaźnikiem przeciążeniowym).
• Węzły rozdziału energii w obiektach użyteczności publicznej, halach produkcyjnych i centrach danych.

Wskazówki Montażowe

Montaż wyłącznika mocy HNE971H może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic na szynie wsporczej lub płycie montażowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (co najmniej 1000 A) oraz wymaganiami norm instalacyjnych. Momenty dokręcania zacisków głównych i pomocniczych – według dokumentacji producenta. Przed pierwszym uruchomieniem należy dokonać regulacji ustawień wyzwalacza LSI zgodnie z projektem ochrony.

FAQ

• Co oznacza oznaczenie LSI w wyzwalaczu? LSI to skrót od trzech progów: L (przeciążeniowy – regulowany prąd i czas), S (zwłoczny – opóźnione wyzwalanie dla selektywności) oraz I (natychmiastowy – wyzwalanie przy wysokich prądach zwarciowych). Umożliwia to precyzyjne dopasowanie charakterystyki wyłącznika do potrzeb instalacji.
• Jaka jest zdolność wyłączania tego wyłącznika? Wynosi 50 kA przy napięciu znamionowym (szczegółowe wartości napięcia podane w karcie katalogowej). Zapewnia to bezpieczne przerywanie prądów zwarciowych w typowych sieciach przemysłowych.
• Czy wyłącznik wymaga dodatkowego wyzwalacza różnicowoprądowego? Wyłącznik HNE971H z wyzwalaczem LSI zabezpiecza przed przeciążeniem i zwarciem. Ochronę przeciwporażeniową (różnicowoprądową) należy zapewnić za pomocą oddzielnych urządzeń, np. wyłączników różnicowoprądowych w obwodach odbiorczych.
