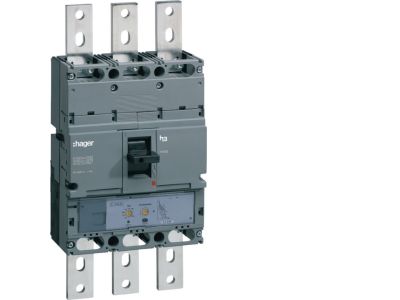

Wyłącznik mocy h1000 3P 50kA 1000A LSI | HNE970H Hager

Opis i Kluczowe Cechy

Wyłącznik mocy serii h1000, model HNE970H, to trójbiegunowe urządzenie o prądzie znamionowym 1000 A i zdolności zwarciowej 50 kA, wyposażone w wyzwalacz elektroniczny LSI (Long Time, Short Time, Instantaneous). Dzięki temu zapewnia selektywną ochronę przed przeciążeniami i zwarciami w instalacjach przemysłowych i komercyjnych o dużym zapotrzebowaniu na energię. Urządzenie przeznaczone do montażu na szynie DIN lub w rozdzielnicach stacjonarnych.

• Prąd znamionowy 1000 A: umożliwia bezpieczne zasilanie odbiorników o bardzo dużym poborze mocy, minimalizując ryzyko przegrzania torów prądowych.
• Zdolność zwarciowa 50 kA: gwarantuje skuteczne wyłączenie nawet przy ekstremalnych prądach zwarciowych, chroniąc personel i instalację przed skutkami awarii.
• Wyzwalacz elektroniczny LSI: pozwala na indywidualne ustawienie charakterystyk opóźnienia długiego (Long Time), krótkiego (Short Time) i chwilowego (Instantaneous), co zapewnia selektywność i elastyczność w doborze zabezpieczeń.
• Konstrukcja 3-biegunowa (3P): dedykowana do obwodów trójfazowych w sieciach TN, TT oraz IT, umożliwia kompleksową ochronę wszystkich faz.
• Sygnatura produktu HNE970H: gwarantuje identyfikację zgodną z katalogiem producenta i ułatwia zamawianie oraz wymianę w istniejących rozdzielnicach.

Zgodność z Normami

Wyłącznik mocy HNE970H został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikat CE, co potwierdza spełnienie wymagań dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie przeznaczone do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Model HNE970H znajduje zastosowanie w obwodach głównych rozdzielnic przemysłowych, serwerowni, budynków użyteczności publicznej oraz wszędzie tam, gdzie wymagana jest niezawodna ochrona przy bardzo wysokim prądzie obciążenia.

• Zabezpieczanie głównych szyn zbiorczych i rozdzielnic w zakładach produkcyjnych.
• Ochrona instalacji zasilających maszyny o dużym poborze mocy (np. piece hutnicze, sprężarki, kompresory).
• Selektywne wyłączanie w pętlach zwarciowych w obiektach komercyjnych z wieloma odbiornikami.
• Zastosowanie jako wyłącznik główny w rozdzielnicach i tablicach rozdzielczych w budynkach wielkopowierzchniowych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mocy HNE970H może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się o braku napięcia na wszystkich zaciskach. Urządzenie przeznaczone jest do mocowania na szynie nośnej TH35 (DIN) lub alternatywnie na płycie montażowej. Moment dokręcania śrub zacisków oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczno-ruchową producenta. Ze względu na wysokie prądy znamionowe należy stosować przewody o odpowiedniej obciążalności i przekroju, a także zachować odpowiednie odstępy izolacyjne.

FAQ

• Czy wyłącznik HNE970H posiada wyzwalacz LSI? Tak, model wyposażony jest w elektroniczny wyzwalacz LSI (Long Time, Short Time, Instantaneous), który umożliwia regulację charakterystyk czasowo-prądowych.
• Jaki jest stopień ochrony wyłącznika? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo aparatura montowana w suchych wnętrzach rozdzielnic charakteryzuje się stopniem ochrony IP20 przed dotykiem palcem i ciałami stałymi. W razie montażu w trudnych warunkach należy zastosować dodatkową obudowę.
• Czy można stosować wyłącznik jako główne zabezpieczenie w budynku mieszkalnym? Ze względu na prąd 1000 A oraz wyzwalacz LSI urządzenie dedykowane jest przede wszystkim do obiektów przemysłowych i komercyjnych. W budownictwie mieszkaniowym typowe zabezpieczenia przedlicznikowe mają niższe wartości prądu. Należy dostosować wyłącznik do parametrów instalacji.
